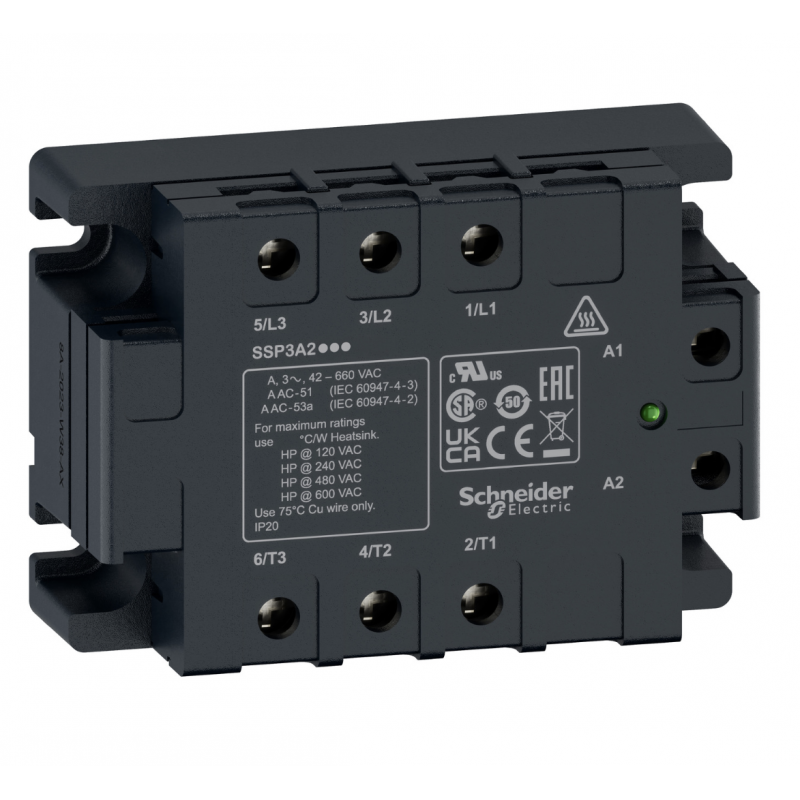

SSP3A250B7T - Твердотельное реле (3-фазное, 50А, панельный монтаж, 18-36VAC/42-660VAC) Schneider Electric

Описание SSP3A250B7T - Твердотельное реле (3-фазное, 50А, панельный монтаж, 18-36VAC/42-660VAC) Schneider Electric

Твердотельные реле Schneider Electric SSP1 и SSP3 (SSR)

Серия твердотельных реле Schneider Electric SSP — это надежные полупроводниковые устройства для бесконтактной коммутации однофазных и трехфазных электрических нагрузок. Реле SSP1 и SSP3 обеспечивают бесшумную работу, высокую износостойкость и стабильность параметров даже при интенсивной эксплуатации в промышленных системах автоматизации.

В отличие от электромеханических аналогов, SSR-реле не имеют подвижных контактов, что исключает искрение, снижает электромагнитные помехи и значительно увеличивает срок службы оборудования.

Преимущества твердотельных реле SSP

• Упрощённый выбор модели — оптимизированная линейка и совместимость с внешними радиаторами.

• Эффективный теплоотвод — версии со встроенной заводской термопрокладкой (индекс T в обозначении).

• Высокая надежность — рабочие напряжения до 660 В и широкий диапазон токов.

• Бесшумная коммутация — идеальны для систем, чувствительных к шуму и вибрациям.

• Совместимость с ПЛК — поддержка DC и AC управляющих сигналов.

Однофазные твердотельные реле SSP1

Schneider Electric SSP1 предназначены для панельного монтажа и применяются для управления однофазными нагрузками: нагревателями (ТЭН), электродвигателями, освещением и промышленным оборудованием.

Основные характеристики SSP1:

• Ток нагрузки: от 10 А до 125 А

• Напряжение нагрузки:

  • DC: 1…150 В

  • AC: 24…300 В или 48…660 В

• Напряжение управления: 3…32 В DC, 4…32 В DC, 90…280 В AC

• Тип коммутации:

  • Zero Crossing — включение при нулевом напряжении для резистивных нагрузок

  • DC Switching — для цепей постоянного тока

Версии с расширенной диагностикой

• SSP1…BDS — интеллектуальные твердотельные реле с функцией контроля нагрузки.

  • Кнопка тестирования

  • Светодиодная индикация входа и выхода

  • Аварийный сигнальный выход (Alarm)

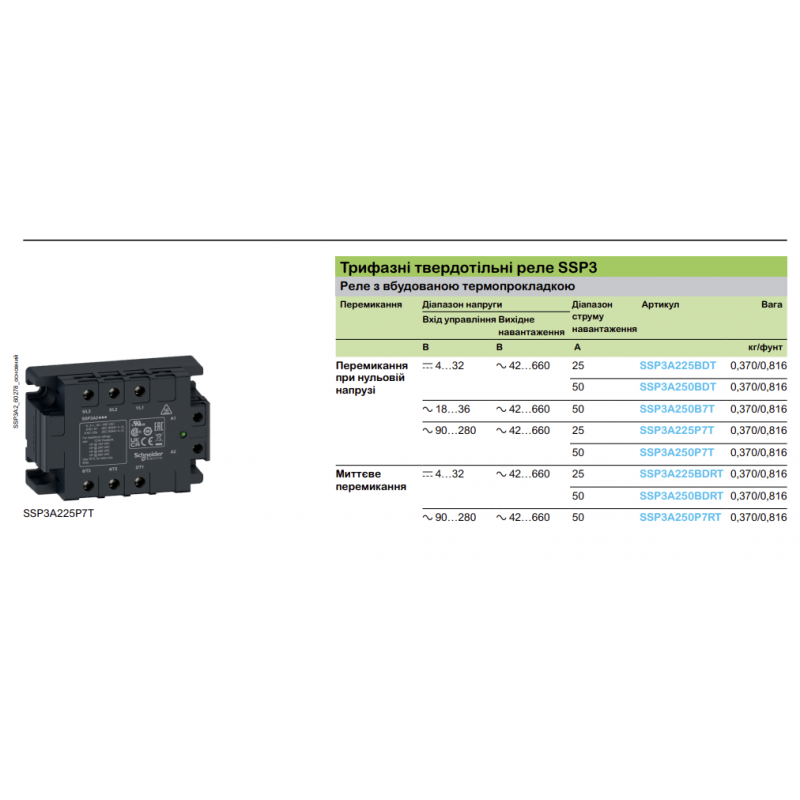

Трехфазные твердотельные реле SSP3

SSR Schneider Electric SSP3 используются для коммутации трехфазных электродвигателей, мощных нагревательных установок и промышленных систем с высокой нагрузкой.

Технические параметры SSP3:

• Ток нагрузки: 25 А или 50 А на фазу

• Напряжение нагрузки: 42…660 В AC

• Напряжение управления: 4…32 В DC, 18…36 В AC, 90…280 В AC

• Защита: встроенный RC-фильтр и варистор (TVS) от импульсных перенапряжений

Типы переключения:

1. Коммутация при нуле напряжения — универсальное решение для стандартных применений

2. Мгновенное (Random Switching) — оптимально для индуктивных нагрузок с фазовым сдвигом

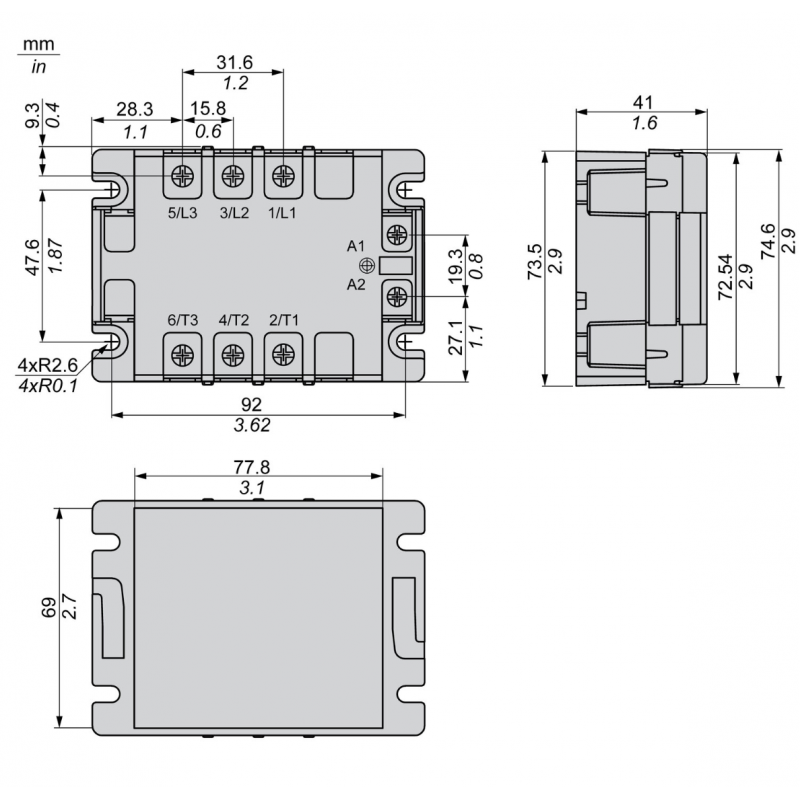

Конструктивные особенности реле SSP

Применение

Твердотельные реле Schneider Electric SSP1 и SSP3 широко используются в:

• системах промышленной автоматизации

• шкафах управления

• установках нагрева

• HVAC-системах

• энергетике и машиностроении
