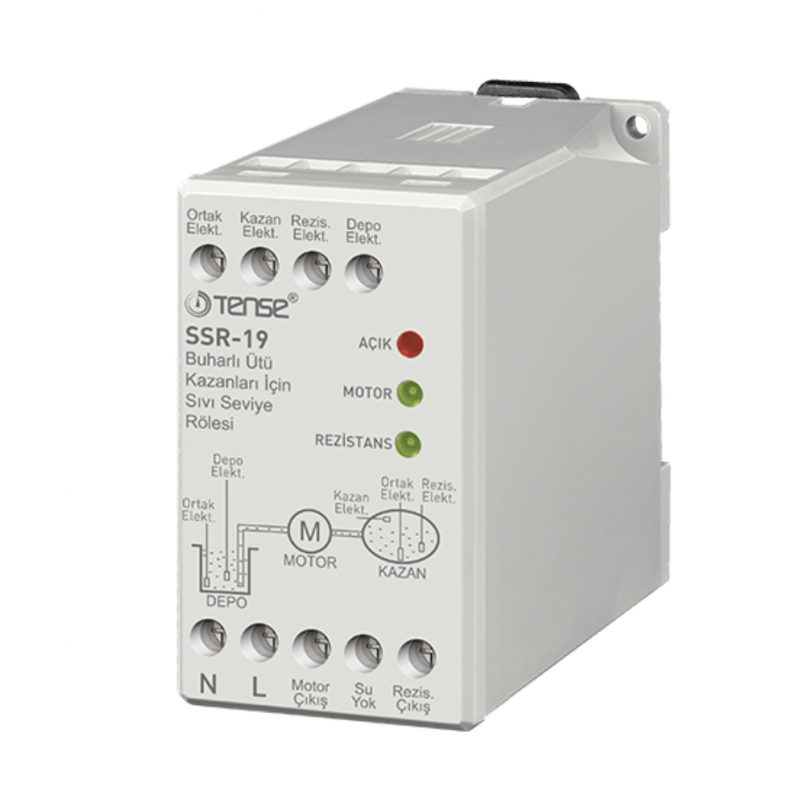

SSR‑19 Tense — реле контроля уровня воды для бойлера и парогенератора

Реле уровня воды SSR‑19 от турецкого бренда Tense применяется в двухёмкостных системах нагрева воды, включая бойлеры и парогенераторы, с функцией автоматического отключения электронагрева при отсутствии воды. Устройство предназначено для защиты нагревателей от работы «вхолостую» и продления срока их службы.

✅ Основные функции устройства:

• Контроль уровня воды в бойлере, резервуаре и скважине

• Управление работой насоса в зависимости от уровня жидкости

• Защита нагревателя от включения при отсутствии воды

• Сигнальный выход (лампа) при понижении уровня воды

• Установка на DIN-рейку или монтажную панель

 Как работает реле SSR‑19:

Прибор отслеживает уровни воды в двух ёмкостях — скважине и бойлере.
Tank Elect управляет подачей воды из скважины — когда уровень опускается ниже датчика, насос отключается.
Boiler Elect контролирует наполнение бойлера — при достижении нужного уровня насос отключается; если уровень падает — насос снова включается.
Res Elect — электрод для контроля включения/отключения электронагревателя. При наличии воды в бойлере обогреватель включается, при её отсутствии — отключается, активируя сигнальную лампу Water Not.

Это позволяет предотвратить перегрев и поломку ТЭНа при работе без воды, а также визуально контролировать уровень жидкости.

 Технические характеристики:

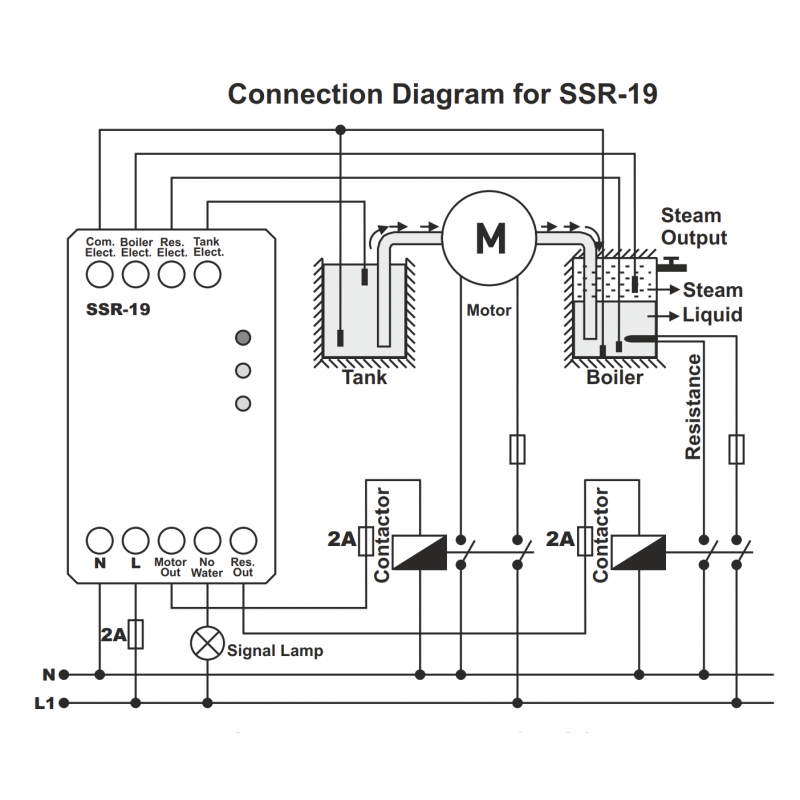

 Схема подключения:

Подключите реле в соответствии со схемой:

• Com Elect — общий электрод (к корпусу бойлера или отдельному электроду)

• Tank Elect — датчик уровня скважины

• Boiler Elect — датчик уровня бойлера

• Res Elect — датчик уровня нагревателя

• Res Out — выход на обогреватель

• Water Not — сигнальный выход для лампы

⚠️ Электроды (датчики уровня) в комплект не входят — их нужно заказать отдельно. Также рекомендуется установить три автоматических выключателя по 2 А для защиты входных и выходных каналов.

 Почему стоит выбрать SSR‑19 от Tense:

• Надежный контроль уровня жидкости в двух ёмкостях

• Предотвращение сухого хода и перегрева бойлера

• Индикация уровня воды и состояния нагрева

• Простая установка и универсальное применение

• Производство: Tense (Турция) — европейское качество по доступной цене
