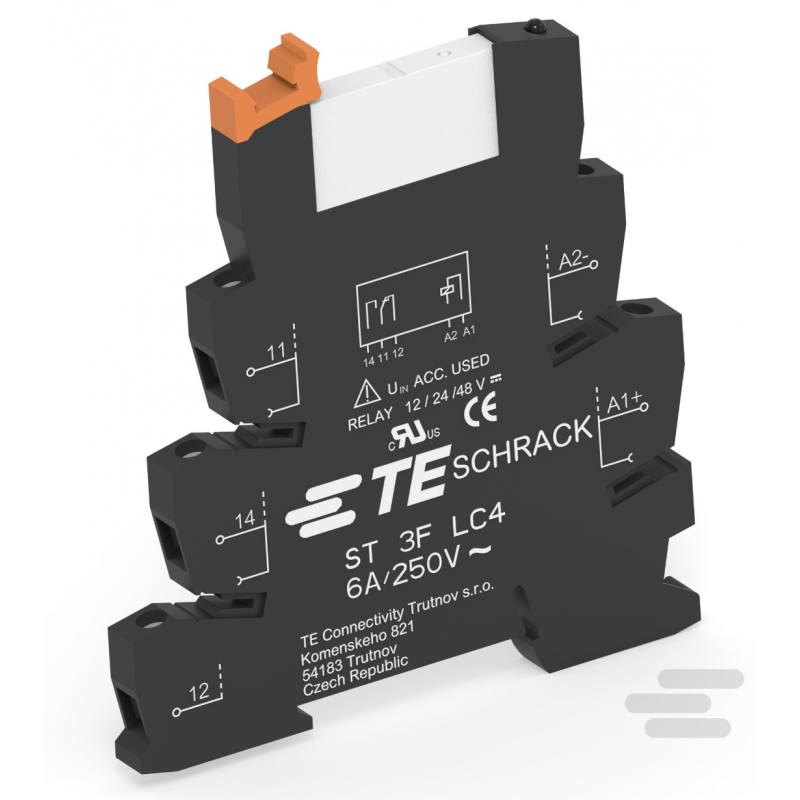

ST3P2LC4 - Промежуточное реле SNR в сборе с цоколем (винтовые зажимы), Ie-6 A, Uc-24 В DC, 1 C/O, Schrack

Описание ST3P2LC4 - Промежуточное реле SNR в сборе с цоколем (винтовые зажимы), Ie-6 A, Uc-24 В DC, 1 C/O, Schrack

Релейный модуль TE Connectivity SCHRACK серии SNR — описание и характеристики

Relay Package SNR от TE Connectivity (SCHRACK) — это компактный интерфейсный релейный модуль «всё-в-одном», включающий узкое электромеханическое реле и розетку для быстрого монтажа на DIN-рейку. Благодаря минимальной ширине всего 6,2 мм, реле серии SNR идеально подходят для применения в шкафах управления с высокой плотностью оборудования и ограниченным монтажным пространством.

Ключевые преимущества серии SNR

• ультракомпактный корпус для экономии места в электрощите;

• готовое решение: реле + сокет в одном модуле;

• высокая электрическая прочность и усиленная изоляция;

• широкий выбор катушек DC и AC/DC;

• надежные контактные материалы для различных типов нагрузок.

Основные электрические характеристики

• Контактная конфигурация: 1 перекидной контакт (1 CO / Form C)

• Номинальный ток контактов: до 6 А

• Номинальное напряжение: 240 / 400 В AC

• Материал контактов:

  • AgSnO₂ — для стандартных и индуктивных нагрузок

  • AgSnO₂ с золотым напылением — для коммутации малых сигналов и низких токов

• Механический ресурс: до 10⁷ циклов

Параметры катушки управления

Реле серии SNR доступны в версиях для постоянного и переменного тока, что упрощает интеграцию в различные системы автоматики.

Катушки DC

Катушки AC/DC

Изоляция и безопасность

• Диэлектрическая прочность: до 4000 В между катушкой и контактами

• Тип изоляции: усиленная

• Воздушные зазоры и пути утечки: соответствуют промышленным стандартам безопасности

Монтаж и условия эксплуатации

• Диапазон рабочих температур: от −40 °C до +55 °C

• Тип подключения: винтовые клеммы

• Момент затяжки: 0,5–0,6 Н·м

• Сечение подключаемого провода: 0,14–2,5 мм²

• Масса модуля: около 32 г

• Монтаж: на стандартную DIN-рейку

Артикулы и варианты исполнения (Product Code)

• ST3P3LC4 — винтовые клеммы, контакты AgSnO₂, катушка 24 В DC

• ST3P2LC4 — винтовые клеммы, контакты AgSnO₂ с золотым напылением, катушка 24 В DC

• ST3P3TPO — винтовые клеммы, контакты AgSnO₂, катушка 230 В AC/DC

Области применения

Релейные модули SCHRACK SNR применяются в:

• шкафах промышленной автоматизации;

• системах управления и сигнализации;

• оборудовании HVAC;

• машиностроении;

• распределительных щитах с ограниченным пространством.
