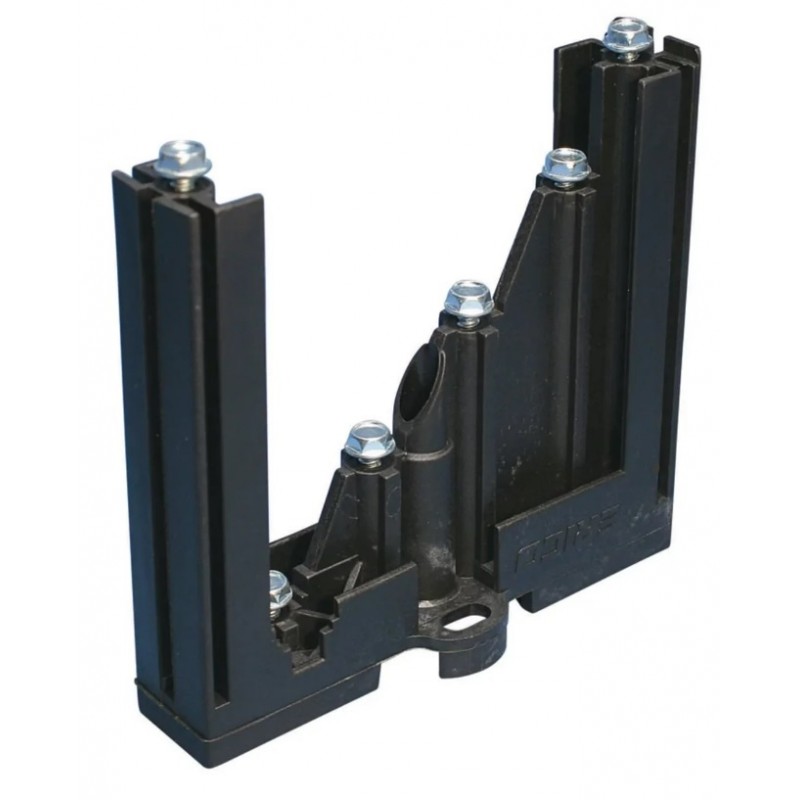

Ступенчатый шинодержатель BS-B 160 A (4 полюса, Ui=1000V), nVent Eriflex (551311)

Описание Ступенчатый шинодержатель BS-B 160 A (4 полюса, Ui=1000V), nVent Eriflex (551311)

Ступенчатые шинодержатели BS и BSC — компактные решения для распределительных систем

Шинодержатели серий BS и BSC — это специализированные устройства для надёжной фиксации медных шин в распределительных щитах и электротехнических установках. Их конструкция позволяет формировать компактные 4-полюсные распределительные блоки, обеспечивая удобное подключение и безопасную эксплуатацию.

Данные шинодержатели широко применяются в системах энергоснабжения, где важны компактность, надёжность и простота монтажа.

Преимущества и материалы

Шинодержатели BS и BSC изготовлены с использованием современных материалов и соответствуют высоким требованиям безопасности:

• корпус из полиамида, усиленного стекловолокном

• самозатухающий материал (UL 94 V-0) без содержания галогенов

• соответствие стандартам RoHS и IEC 61439-1

• высокая механическая прочность и термостойкость

• удобный монтаж на DIN-рейку или монтажную панель

Такая конструкция гарантирует долговечность и стабильную работу оборудования даже при высоких нагрузках.

Технические характеристики

Широкий модельный ряд позволяет подобрать оптимальный шинодержатель под конкретные задачи:

• BS 125A — номинальный ток 125–160 А, напряжение до 1000 В, шины 12×4 и 15×5 мм

• BSC 125A — номинальный ток 125–160 А, напряжение до 630 В, шины 12×4 и 15×5 мм

• BS 250A — номинальный ток 160–250 А, напряжение до 630 В, шины 15×5 и 20×5 мм

• BS 400A — номинальный ток до 630 А, напряжение до 1000 В, шины от 15×5 до 30×10 мм

Конструктивные особенности

• ступенчатая конструкция упрощает подключение проводников к различным фазам

• возможность формирования 4-полюсных распределительных узлов

• предусмотрена установка защитных экранов для повышения безопасности

• различные варианты крепления экранов в зависимости от модели

• оптимизированные габариты для установки в ограниченном пространстве

Габаритные параметры

• BS 125A — ширина 126 мм, высота 117,5 мм

• BS 250A — ширина 150 мм (монтажная 130 мм), высота 45 мм

• BS 400A — ширина 230 мм, высота 123–128 мм

Компактные размеры позволяют эффективно использовать внутреннее пространство электрощита.

Артикулы для заказа

• 551311 — BS-B 125A

• 551321 — BSC-B 125A

• 551300 — BS 250A

• 551250 — BS 400A

Области применения

Ступенчатые шинодержатели BS и BSC применяются для:

• сборки распределительных щитов и шкафов управления

• организации шинных распределительных блоков

• подключения силовых цепей в промышленных установках

• создания компактных систем распределения электроэнергии

Шинодержатели BS и BSC — это надёжное и удобное решение для крепления медных шин в электрощитах. Они обеспечивают безопасность, компактность и простоту монтажа, что делает их оптимальным выбором для современных электротехнических систем.
