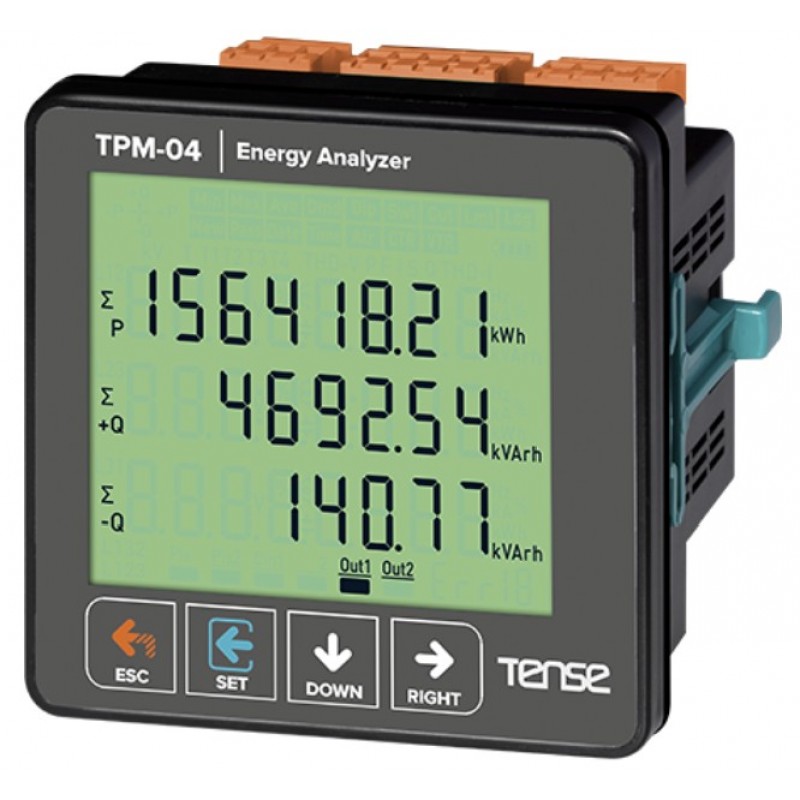

Tense TPM-04SH: Инновационный Анализатор Качества Электроэнергии для Глубокого Мониторинга и Автоматизации Сетей

Представляем Tense TPM-04SH – передовой трехфазный анализатор качества электроэнергии, разработанный для комплексного и углубленного мониторинга электрических параметров в самых требовательных промышленных, коммерческих и критически важных применениях. Этот прибор является не просто счетчиком, а мощным инструментом, позволяющим выявлять малейшие отклонения в качестве электроэнергии, обеспечивая стабильность работы оборудования и оптимизацию энергопотребления.

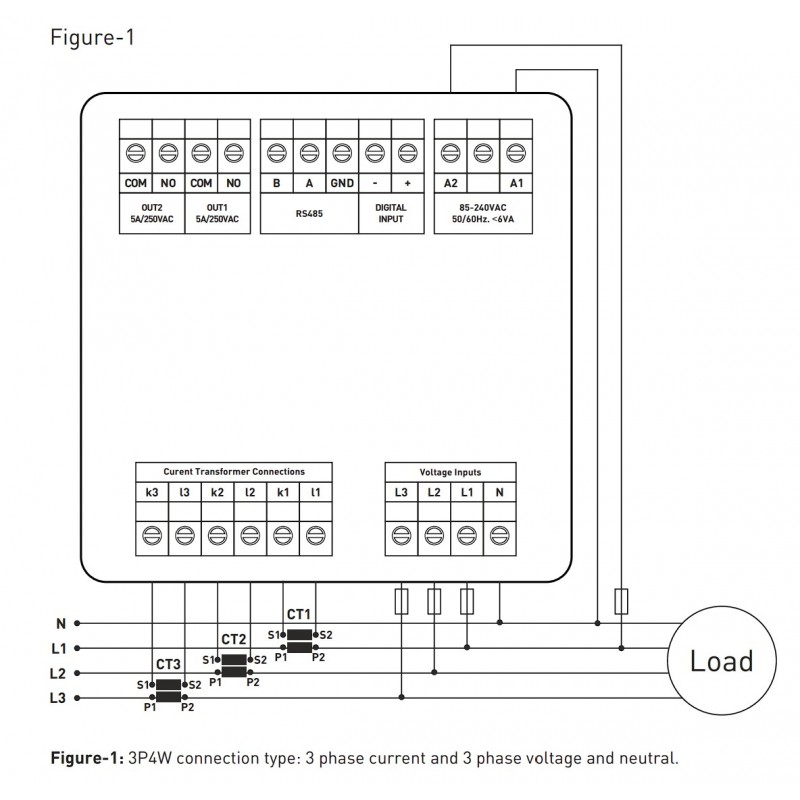

Благодаря возможности подключения через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН), TPM-04SH является универсальным решением для любых уровней нагрузки и напряжения, предоставляя исчерпывающие данные для энергоаудита, прогнозирования проблем и внедрения эффективных мер.

Ключевые Особенности и Преимущества Tense TPM-04SH:

• Комплексный Анализ Качества Электроэнергии:
  • Гармонические Искажения до 31-й: Детальный мониторинг амплитуды гармонических составляющих тока и напряжения (THD). Это позволяет точно идентифицировать источники нелинейных искажений и принимать меры по их устранению, защищая чувствительное оборудование.
  • Нерегулярность (Unbalance) Напряжения и Тока: Выявление и анализ дисбаланса фаз, что критически важно для обеспечения эффективной работы трехфазных двигателей и другого оборудования.
• Широкий Спектр Измеряемых Параметров:
  • Напряжение: Линейное, фазное (с минимальными, максимальными и средними значениями).
  • Ток: Пофазно.
  • Мощность: Активная (P1, P2, P3), реактивная (Q1, Q2, Q3, индуктивная и емкостная), полная (S1, S2, S3) – по каждой фазе и суммарная.
  • Коэффициент мощности (PF) и cos φ по каждой фазе.
  • Частота.
• Двунаправленный Учет Энергии: Точный учет активной (EkWh) и реактивной (EkVArh) энергии в обоих направлениях (импорт/экспорт), включая индуктивную и емкостную реактивную энергию. Это обеспечивает полную картину энергопотребления и генерации.
• Мониторинг Максимального Спроса (Demands): Фиксация максимальных значений активной, реактивной и полной мощности за заданные интервалы времени, что помогает оптимизировать тарифные планы и избежать штрафов за пиковые нагрузки.
• Расширенные Возможности Управления и Интеграции:
  • Программируемый Релейный Выход: Позволяет автоматически управлять внешними устройствами или сигнализировать о выходе параметров за установленные пределы.
  • Цифровой Вход: Для подключения внешних датчиков или управляющих сигналов, расширяя возможности мониторинга событий в системе.
  • Интерфейс RS485 Modbus RTU: Стандартный протокол связи для легкого подключения к системам автоматизации зданий (BMS), системам АСКУЭ и SCADA для удаленного сбора данных, конфигурации и управления.
• Высокая Гибкость Настроек: Возможность задавать коэффициенты трансформации для ТТ и ТН, что обеспечивает точность измерений в различных конфигурациях сети.

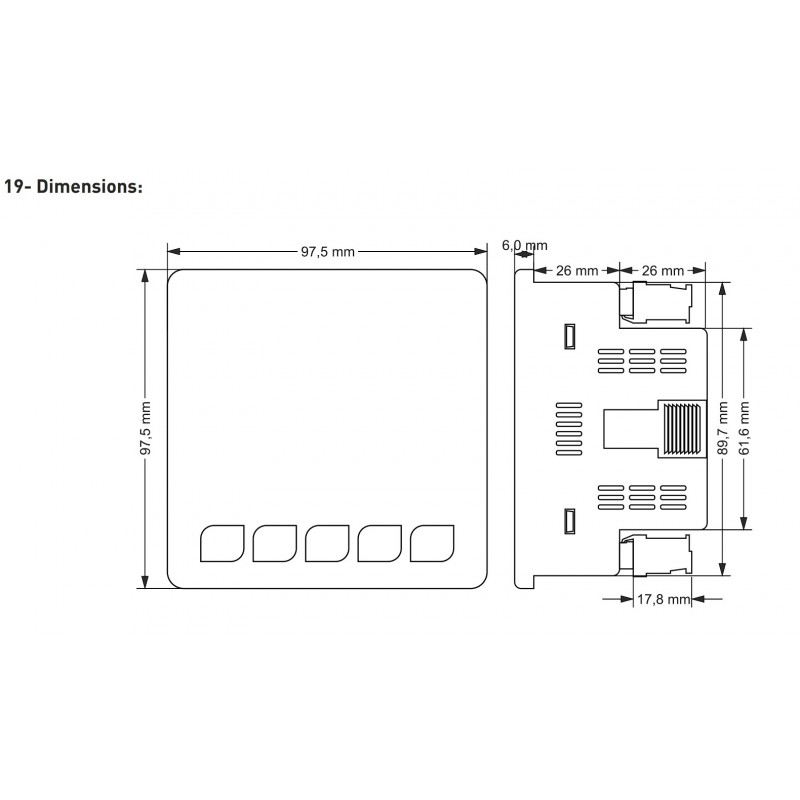

• Интуитивный Стеклянный LCD-Дисплей: Большой, специально разработанный LCD-дисплей (71.5x61.5 мм) обеспечивает отличную читаемость информации с подсветкой.
• Защита Паролем: Меню настроек защищено паролем для предотвращения несанкционированного доступа.

Основные характеристики TPM-04SH– Трёхфазный анализатор с функциями управления и анализом гармоник, Modbus, Tense
