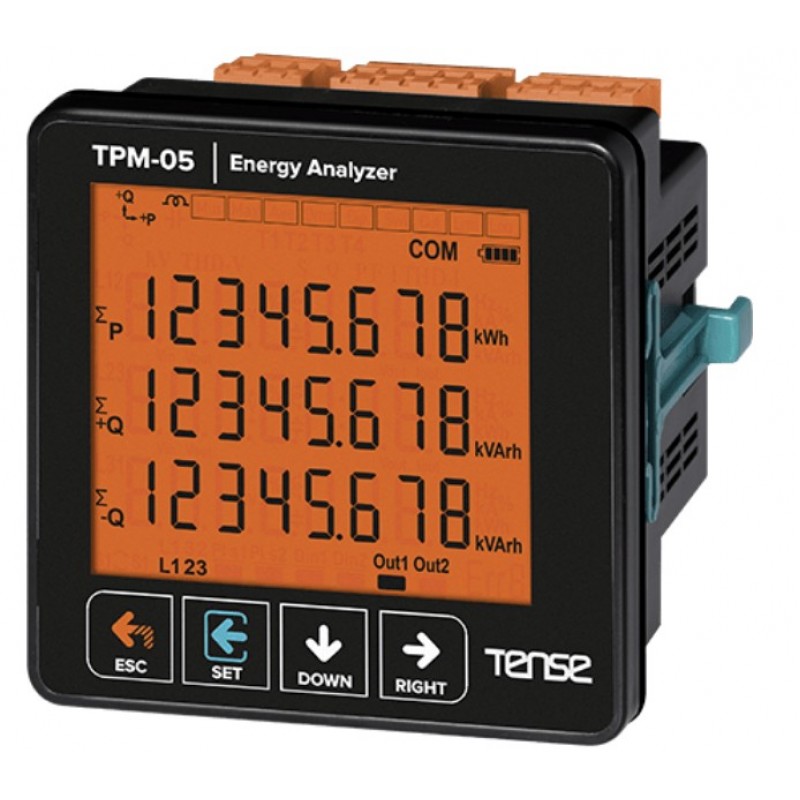

Tense TPM-05: Флагманский Анализатор Качества Электроэнергии с Расширенным Контролем Гармоник до 55-й и Интеллектуальным Журналом Событий

Представляем Tense TPM-05 – вершину инженерной мысли в области анализа качества электроэнергии. Это передовой трехфазный многофункциональный анализатор сети, разработанный для самых требовательных применений, где требуется непревзойденный уровень детализации, контроля и надежности. TPM-05 идеально подходит для критически важных объектов, промышленных предприятий, коммерческих зданий и любых систем, где стабильность и чистота электроэнергии имеют решающее значение.

Благодаря поддержке подключения через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН), TPM-05 является гибким решением для мониторинга в сетях с любыми уровнями нагрузки и напряжения, предоставляя исчерпывающие данные для энергоаудита, предиктивного обслуживания и оптимизации работы сети.

Ключевые Особенности и Преимущества Tense TPM-05:

• Беспрецедентный Анализ Гармоник до 55-й: Это одно из самых выдающихся преимуществ. TPM-05 обеспечивает глубокий анализ гармонических искажений тока и напряжения до 55-й гармоники (как для фаз-нейтраль, так и для фаз-фаза). Это позволяет не просто выявлять наличие гармоник, но и точно идентифицировать их источники и влияние на оборудование, что критически важно для решения проблем качества электроэнергии.
• Интеллектуальный Журнал Событий (Event Log): Анализатор ведет запись важных событий в сети, таких как:
  • Перенапряжение и низкое напряжение
  • Перебои питания
  • Несимметричность напряжения и тока
  • Высокий ток
  • Превышение лимитов THDV (гармонических искажений напряжения) и THDI (гармонических искажений тока). Эта функция бесценна для ретроспективного анализа, выявления периодических проблем и улучшения общей надежности системы.
• Полный Спектр Измеряемых Параметров:
  • Напряжение: Линейное, фазное (с минимальными, максимальными и средними значениями).
  • Ток: Пофазно и суммарно.
  • Мощность: Активная (P1, P2, P3, ΣP), реактивная (Q1, Q2, Q3, ΣQ, индуктивная и емкостная), полная (S1, S2, S3, ΣS) – по каждой фазе и суммарная.
  • Коэффициент мощности (PF) и cos φ по каждой фазе.
  • Частота.
  • Несимметричность (Unbalance) Напряжения и Тока: Для выявления и контроля несимметричности фаз.
• Двунаправленный Учет Энергии: Точный учет активной (ΣkWh) и реактивной (EkVArh) энергии в обоих направлениях (импорт/экспорт), включая отдельный учет индуктивной и емкостной реактивной энергии.
• Часы Реального Времени (RTC): Обеспечивают точную привязку ко времени для всех измерений и записей в журнале событий, что критически важно для анализа данных и синхронизации в системах.
• Расширенные Возможности Управления и Интеграции:
  • 2 Программируемых Релейных Выхода: Позволяют автоматически управлять внешними устройствами или сигнализировать о выходе параметров за установленные пользователем пределы.
  • 1 Цифровой Вход: Для подключения внешних датчиков или сигналов для мониторинга дополнительных событий или состояний.
  • Интерфейс RS485 Modbus RTU: Стандартный протокол связи для бесшовной интеграции в системы автоматизации зданий (BMS), системы АСКУЭ и SCADA, обеспечивая удаленный сбор данных, конфигурацию и управление.
• Высокая Гибкость Настроек: Возможность задавать коэффициенты трансформации для ТТ и ТН, обеспечивая точность измерений в любой конфигурации сети.

• Основные характеристики TPM-05 - Трехфазный анализатор сети с контролем гармоник до 55, журналом событий и функциями управления, Modbus, Tense

  Основные характеристики

  Питание 3-фазное

  Напряжение питания, В 85-300 В АС

  Номинальный ток, А 5.5

  Тип механизма Анализатор сети

  Интерфейсы связи Modbus RTU

  Измеряемая энергия Активная и Реактивная

  Тип подключения Через Трансформатор

  Исполнение Корпус

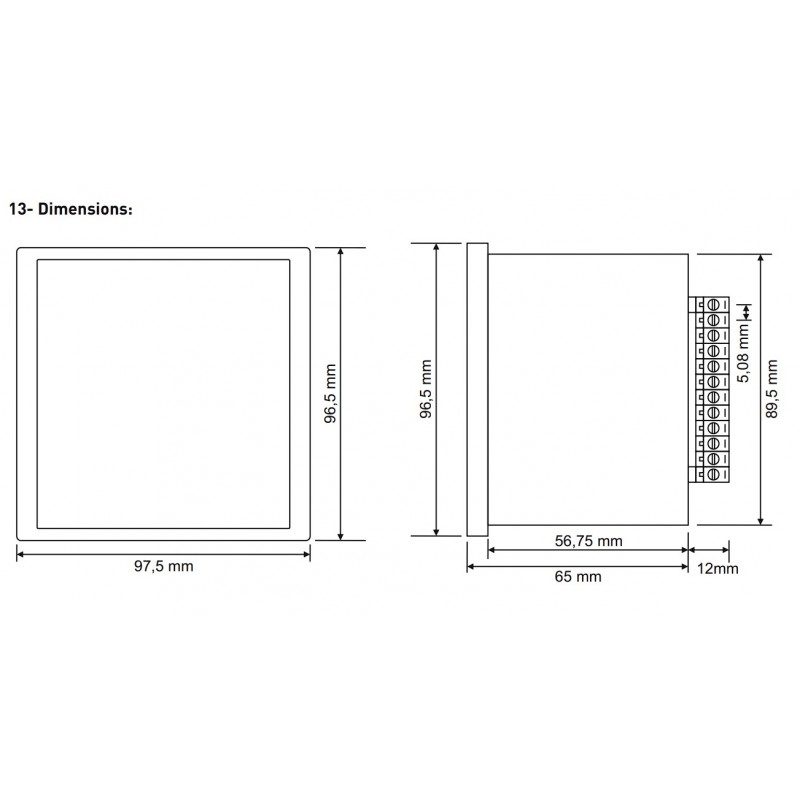

  Габаритные размеры. (ВхШхГ), мм 96.5х97.5х65

  Страна (Бренд/Производство) Турция/Турция
