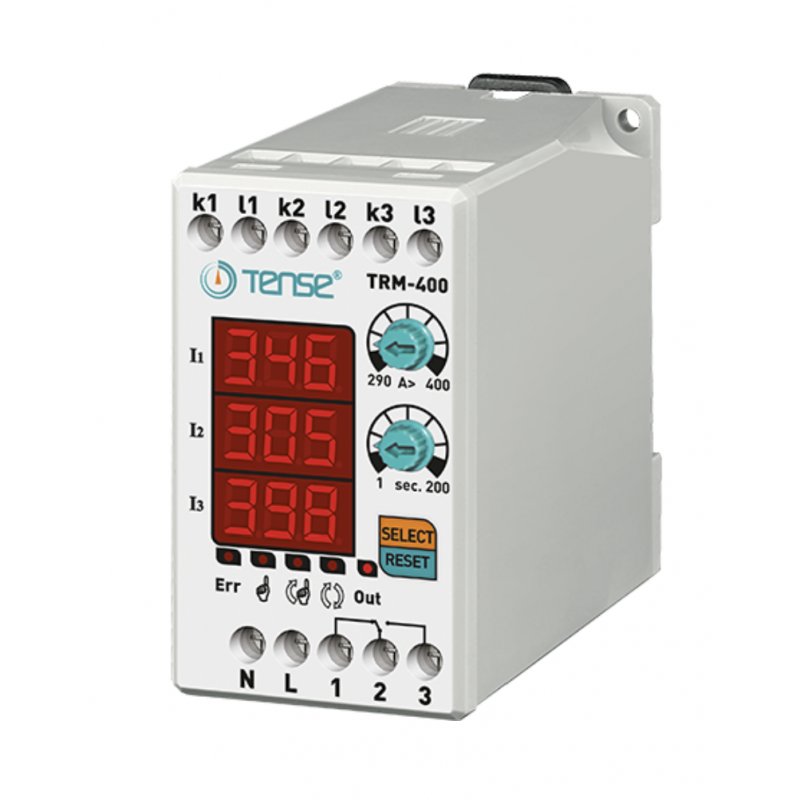

TRM-400 - Трехфазное реле контроля тока до 400 А, с ТТ в комплекте, с таймером задержки, Tense

Описание TRM-400 - Трехфазное реле контроля тока до 400 А, с ТТ в комплекте, с таймером задержки, Tense

Цифровые реле перегрузки серии Tense TRM-XX предназначены для защиты электродвигателей и другого оборудования от превышения тока, пусковых перегрузок и фазной асимметрии. Устройства обеспечивают точный контроль тока в трехфазных сетях и поддерживают несколько режимов работы для адаптации под конкретные условия.

Принцип работы

После подачи питания на дисплее в течение 5 секунд отображаются заданные параметры: ток перегрузки (A>) и время задержки (t).

• Порог перегрузки настраивается кнопкой "A>" — значение отображается на левом дисплее.

• Время задержки настраивается кнопкой "t" и также отображается.

В обычном режиме реле включается, выход переключается на клемму 3, загорается индикатор OUT.
Если измеренный ток превышает установленный порог:

• запускается таймер задержки,

• по его завершении реле отключается,

• контакт переключается на клемму 1,

• индикатор OUT гаснет, ERR загорается.

Защита от асимметрии

Если разница между токами фаз превышает 50%, устройство фиксирует ошибку асимметрии в течение 2 секунд. Это предотвращает повреждение двигателя при работе на двух фазах.
При срабатывании защиты:

• мигают дисплеи фаз, вызвавших ошибку,

• загорается ERR.
  Сброс осуществляется вручную.
  ⚠️ TRM-400 не поддерживает функцию асимметрии.

Режимы сброса

• Ручной режим: сброс ошибки кнопкой Reset.

• Полуавтоматический: автоматический сброс первых 3 ошибок, затем — ручной.

• Автоматический: автоматический сброс после каждой ошибки.
  ???? Режим меняется удержанием кнопки SELECT в течение 10 секунд.

Технические характеристики

• Рабочее напряжение: 150–260 В AC

• Частота: 50/60 Гц

• Потребляемая мощность: <6 ВА

• Температура эксплуатации: -20°C … +55°C

• Индикация: 3×3-разрядный дисплей, 5 светодиодов

• Диапазон токов перегрузки:

  • TRM-50: 15–50 А

  • TRM-100: 40–100 А

  • TRM-200: 90–200 А

  • TRM-300: 190–300 А

  • TRM-400: 290–400 А

• Асимметрия: 50% (фиксировано, кроме TRM-400)

• Время задержки:

  • TRM-50 / 100: 0,1 – 20 с

  • TRM-200 / 300 / 400: 1 – 200 с

• Тип подключения: клеммное

• Контакты: 5 А / 250 В AC (резистивная нагрузка)

• Сечение кабеля: до 2,5 мм²

• Вес: до 250 г

• Монтаж: на DIN-рейку

• Высота установки: <2000 м

Важные предостережения

• Модели TRM-50, 100, 200, 300 должны использоваться только с трансформаторами тока, входящими в комплект.

• TRM-400 совместима с трансформатором тока 400/5.

• Не устанавливайте устройство во влажной среде.

• Соблюдайте инструкцию по эксплуатации.

• Установите автоматический выключатель рядом с устройством для удобного отключения.

• Не превышайте допустимый порог тока — это может вызвать неправильные измерения или повредить устройство.

Обслуживание и уход

Перед очисткой:

1. Обесточьте устройство и отключите все соединения.

2. Протрите корпус слегка влажной мягкой тканью.

3. Не используйте химические или токопроводящие средства.

4. После очистки проверьте исправность работы реле.

Реле Tense TRM-XX — это надежное, простое и функциональное решение для защиты электродвигателей и промышленного оборудования от перегрузок и перекоса фаз.
