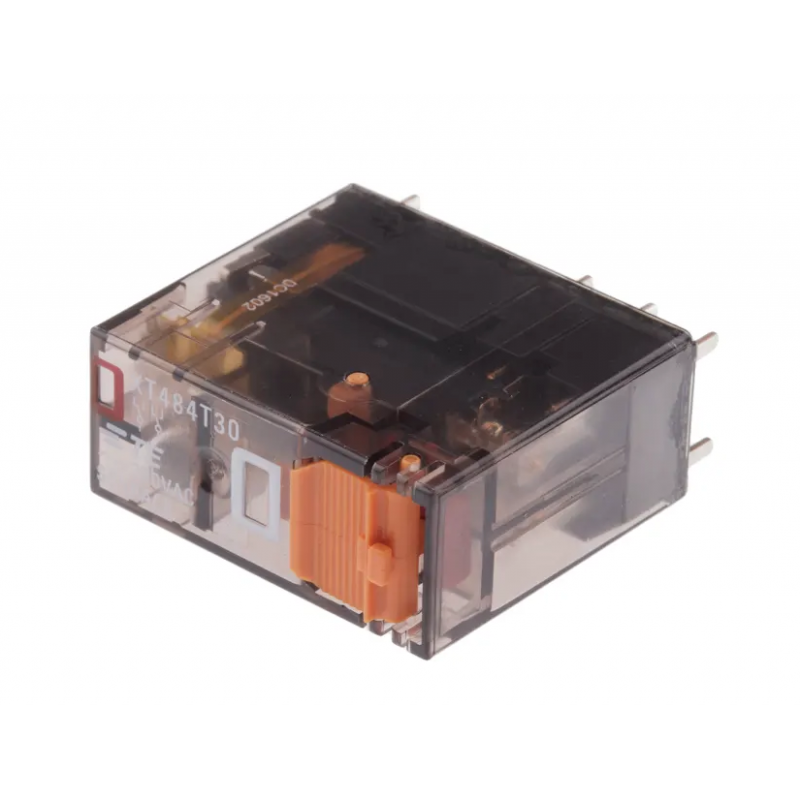

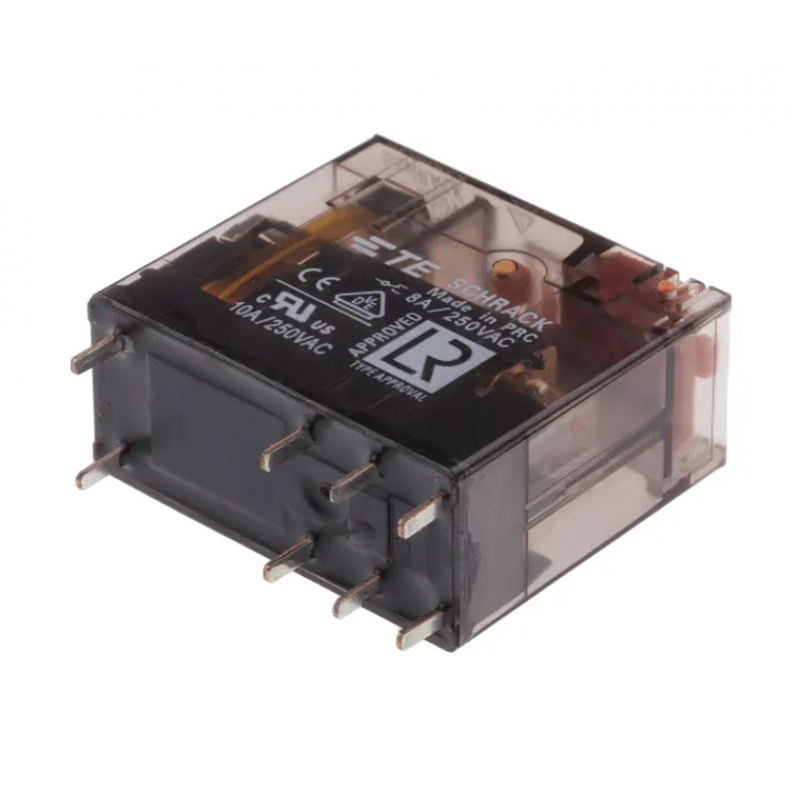

XT484T30 - Промежуточное реле XT, 2 C/O, Ie-8 A, Uc-230 В AC, шаг 5 мм, Schrack

Описание XT484T30 - Промежуточное реле XT, 2 C/O, Ie-8 A, Uc-230 В AC, шаг 5 мм, Schrack

Интерфейсные реле Tyco Electronics / Schrack серии XT — техническое описание

Интерфейсные реле Tyco Electronics / Schrack серии XT представляют собой надежные втычные (plug-in) реле общего назначения, разработанные для применения в системах промышленной автоматизации, машиностроении и шкафах управления. Устройства полностью совместимы со стандартными розетками Tyco серии RT, соответствуют требованиям RoHS и обеспечивают высокий уровень электрической безопасности.

Контактная группа и коммутационные возможности

Реле серии XT выпускаются в исполнениях с одним или двумя перекидными контактами (CO), что позволяет гибко использовать их в различных схемах управления.

Основные параметры контактов:

• Конфигурация:

  • 1 CO (1-полюсное реле) — номинальный ток до 16 А

  • 2 CO (2-полюсное реле) — номинальный ток до 8 А

• Материал контактов: серебряно-никелевый сплав AgNi 90/10, обеспечивающий низкое переходное сопротивление и длительный срок службы

• Номинальное напряжение: 240 В AC

• Максимальное коммутируемое напряжение: до 400 В AC

Коммутируемая мощность:

• 1-полюсное исполнение: до 4000 ВА

• 2-полюсное исполнение: до 2000 ВА

• Тип отключения: микроразмыкание (micro disconnection)

Катушки управления (AC / DC)

Реле серии XT доступны с катушками для постоянного и переменного тока, что упрощает интеграцию в различные системы питания.

Катушки постоянного тока (DC):

• Диапазон напряжений: 6–110 В DC

• Номинальная потребляемая мощность: около 400 мВт

Катушки переменного тока (AC):

• Диапазон напряжений: 24–230 В AC

• Номинальная потребляемая мощность: около 0,75 ВА

Изоляция и соответствие стандартам безопасности

Интерфейсные реле XT обладают усиленной изоляцией и соответствуют классу защиты II по стандарту VDE 0700, что делает их безопасными для применения в ответственных цепях управления.

• Диэлектрическая прочность:

  • Катушка – контакты: до 5000 В (при использовании сокета RT78726)

  • Между разомкнутыми контактами: до 1000 В

• Воздушные зазоры и пути утечки: 8 мм / 8 мм между катушкой и контактной группой

Дополнительные функции и эксплуатационные характеристики

• Индикация состояния: механическая и/или светодиодная (LED)

• Тестовая кнопка: встроенная ручная кнопка тестирования с возможностью фиксации

• Износостойкость:

  • Механическая (DC): до 10⁷ циклов

  • Электрическая (AC): от 10⁵ до 10⁶ циклов в зависимости от нагрузки

• Диапазон рабочих температур: от −40 °C до +70 °C

• Масса реле: около 16 г

Области применения

Интерфейсные реле Schrack XT широко используются в:

• шкафах управления и распределения,

• системах промышленной автоматизации,

• машиностроении,

• HVAC-системах,

• оборудовании для сигнализации и контроля.
