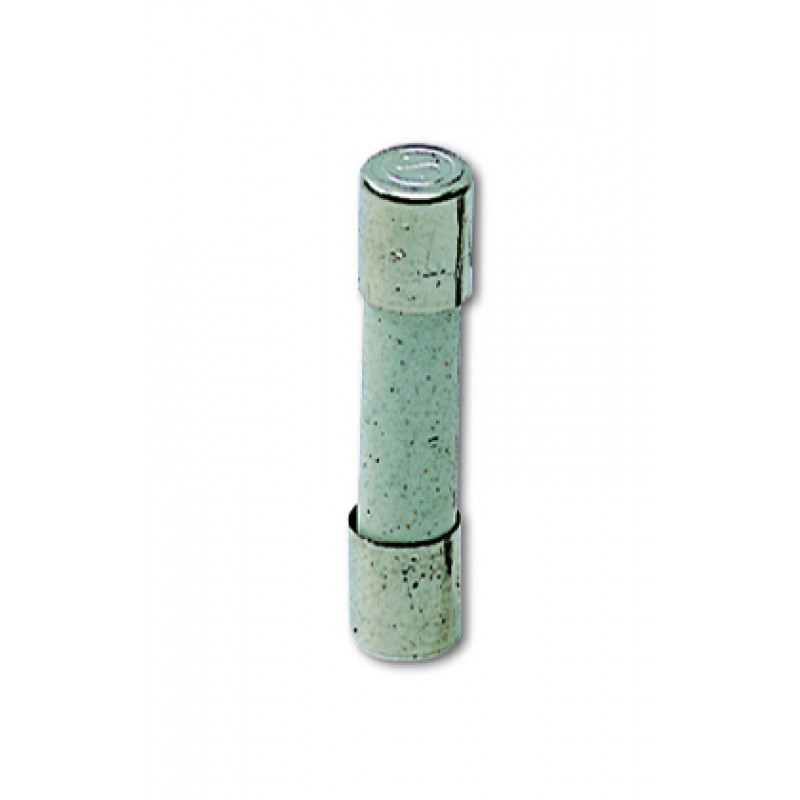

107315 - Предохранитель керамический 3.15 A, 5х20 мм, HF, 250 В AC, ITALWEBER

Описание 107315 - Предохранитель керамический 3.15 A, 5х20 мм, HF, 250 В AC, ITALWEBER

Быстродействующие миниатюрные предохранители 5×20HF

Общее описание

Плавкие предохранители серии 5×20HF — это миниатюрные быстродействующие защитные устройства типоразмера 5×20 мм, предназначенные для эффективной защиты электрических цепей от перегрузок и коротких замыканий. Предохранители обладают быстрой характеристикой срабатывания (тип F) и обеспечивают надёжное отключение цепи при аварийных режимах.

Корпус изделий выполнен из стеатита (керамики), что обеспечивает высокую термостойкость и механическую прочность. Контактные колпачки имеют серебряное покрытие, благодаря чему достигается стабильный контакт и минимальные потери напряжения. Для моделей с номинальным током от 250 мА используется кварцевый наполнитель, повышающий отключающую способность.

Основные технические характеристики

• Типоразмер: 5×20 мм

• Характеристика срабатывания: быстродействующая (Fast Acting, F)

• Материал корпуса: стеатит (керамика)

• Контакты: посеребрённые

• Наполнитель: кварцевый песок (для номиналов от 250 мА)

• Номинальное напряжение:

  • до 250 В AC

  • до 48 В DC

• Отключающая способность:

  • до 1,5 кА при AC

  • до 50 А при DC

• Диапазон номинальных токов: от 50 мА до 10 А

Температурные условия эксплуатации

• Рабочая температура: в пределах значений, установленных стандартами IEC

• Температура хранения: допускается расширенный диапазон согласно технической документации

Соответствие стандартам

Миниатюрные предохранители 5×20HF соответствуют требованиям международных стандартов:

• IEC 60127-1

• IEC 60127-2

• CEI 32-6/1

• CEI 32-6/2

Некоторые модели имеют дополнительное одобрение UR (UL Recognized).

Параметры отдельных артикулов

Дополнительная информация

• Времятоковые характеристики: графики зависимости времени срабатывания от тока (Time–Current Curves) приведены в технической документации для всего модельного ряда

• Минимальная упаковка: 10 шт.

• Геометрические размеры: стандартный форм-фактор 5×20 мм с допусками по длине и диаметру корпуса

Преимущества предохранителей 5×20HF

✔ Быстрое и точное срабатывание
✔ Керамический корпус повышенной прочности
✔ Высокая отключающая способность
✔ Серебряные контакты
✔ Соответствие международным стандартам IEC
