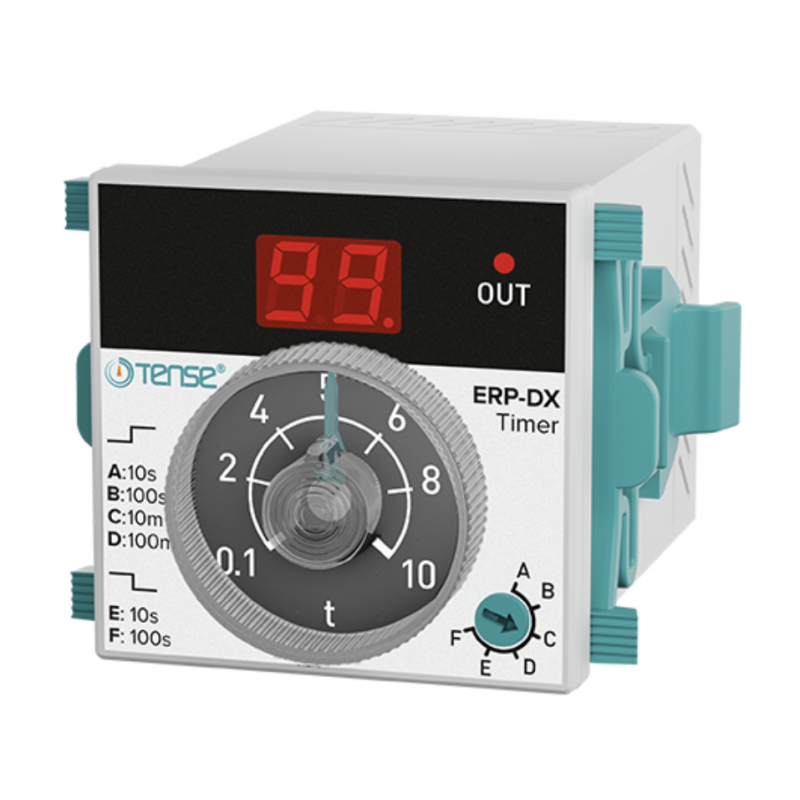

Цифровое реле времени TENSE ERP-DX (ON Delay / OFF Delay)

Цифровое реле времени ERP-DX производства TENSE (Турция) — это современный таймер с функциями задержки включения (ON Delay) и задержки отключения (OFF Delay). Устройство применяется в автоматизированных системах управления, где необходимо точное управление рабочими циклами по времени.

Назначение и принцип работы

Реле времени ERP-DX используется для отложенного запуска или отключения оборудования. Это позволяет избежать пиковых нагрузок, повышает надежность системы и обеспечивает стабильную работу электроустановок.

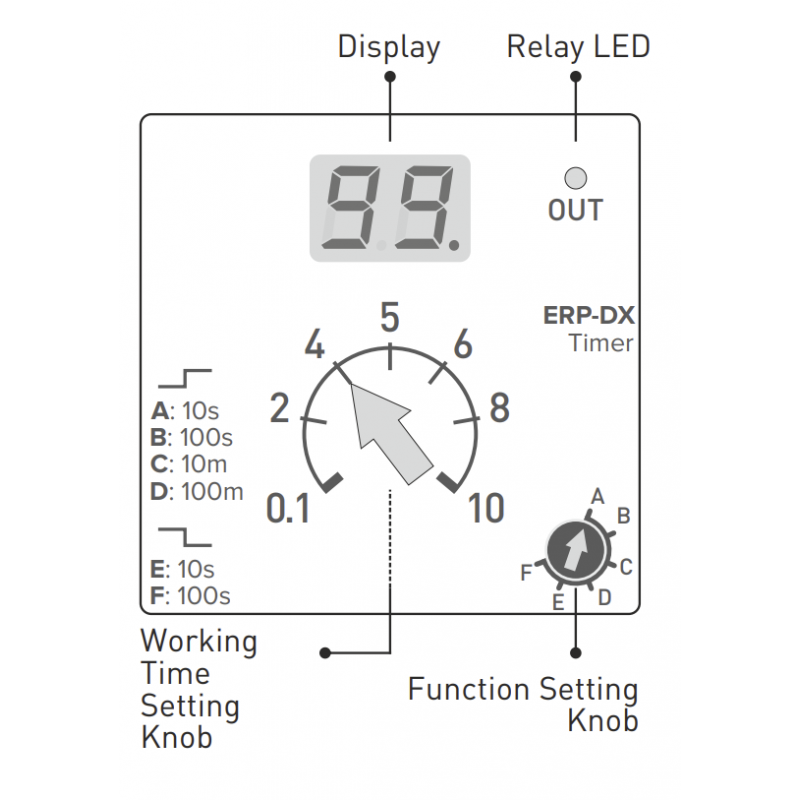

Основные элементы управления

• Дисплей
  На экране отображается выбранная функция, установленное время и обратный отсчет. Если таймер работает в минутном режиме — мигает индикатор в правой части дисплея.

• Ручка выбора функции (Function Knob)
  Позволяет установить режим работы.

  • A, B, C, D – функции ON Delay (задержка включения) с диапазоном:

    • A: до 10 сек

    • B: до 100 сек

    • C: до 10 мин

    • D: до 100 мин

  • E, F – функции OFF Delay (задержка отключения) с диапазоном:

    • E: до 10 сек

    • F: до 100 сек

• Ручка установки времени (t Knob)
  Используется для точной установки продолжительности задержки. Значение сразу отображается на дисплее.

• Светодиод OUT LED
  Индикатор показывает момент активации реле.

Примеры использования

• ON Delay: необходимо, чтобы реле включилось через 5 мин после подачи питания → установите функцию C (10 мин) и время 5.0.

• OFF Delay: нужно, чтобы реле работало 5 сек после включения, а затем отключилось → установите функцию E (10 сек) и время 5.0.

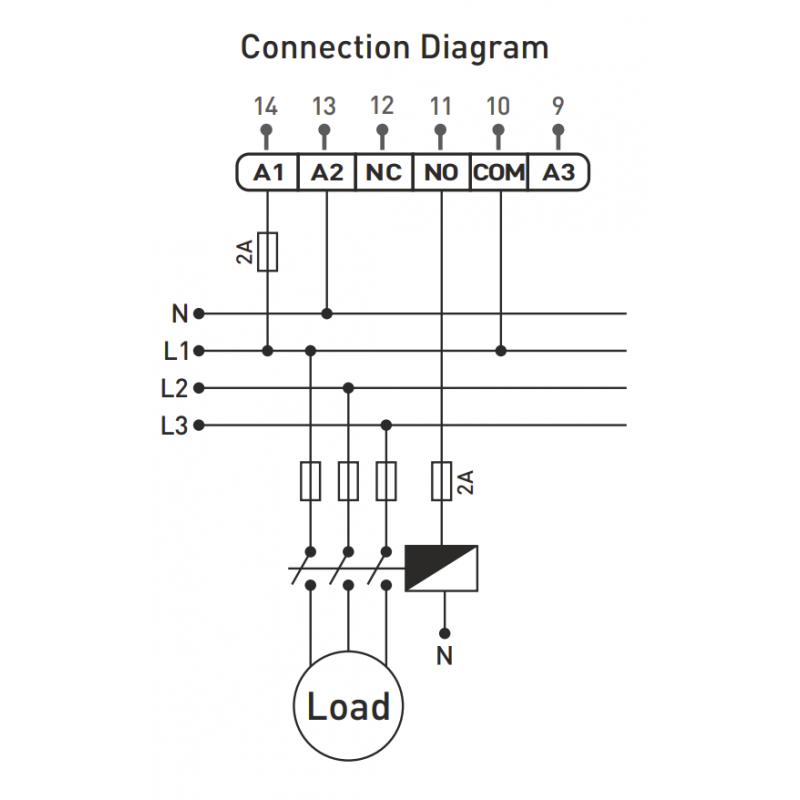

Состояние контактов реле

• При включении:

  • COM (10) – NO (11): замкнуты

  • COM (10) – NC (12): разомкнуты

• При отключении:

  • COM (10) – NC (12): замкнуты

  • COM (10) – NO (11): разомкнуты

Технические характеристики TENSE ERP-DX

• Питание:

  • (A1–A2) 160–240 В AC, 50/60 Гц

  • (A2–A3) 24 В AC/DC

• Потребляемая мощность: < 7 ВА

• Рабочая температура: от –20 °C до +55 °C

• Диапазон времени: от 0,1 сек до 100 мин

• Индикация: LED-дисплей + светодиод

• Подключение: штекерный терминал

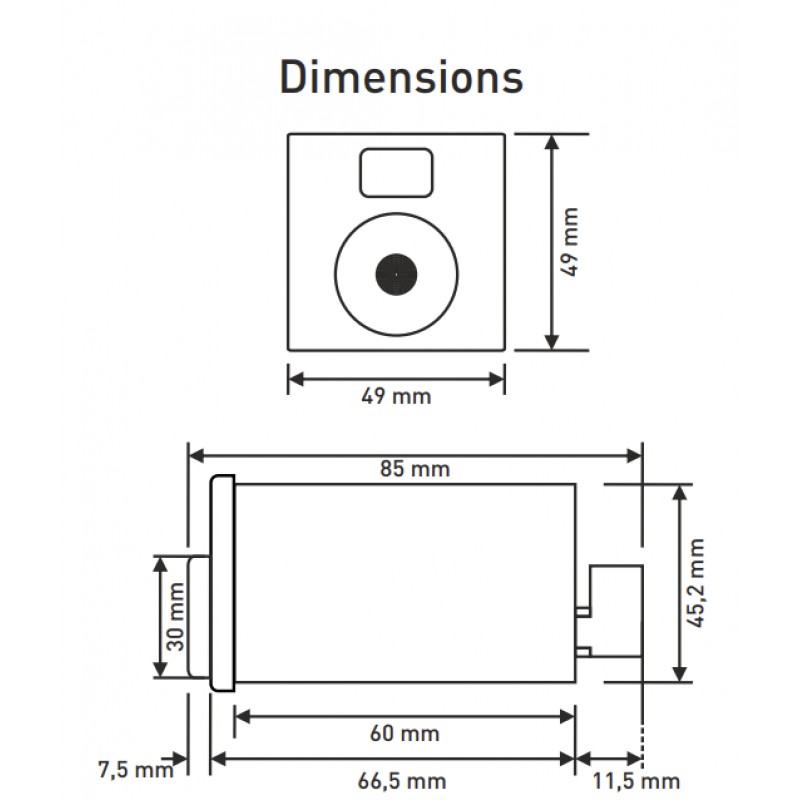

• Монтаж: в переднюю панель (отверстие 46×46 мм)

• Контакты: 5 А, 250 В AC (резистивная нагрузка)

• Диэлектрическая прочность: < 2000 м

• Сечение кабеля: до 1,5 мм²

• Вес: < 100 г

✅ Цифровое реле времени ERP-DX TENSE — оптимальное решение для промышленных и бытовых систем автоматизации, где требуется задержка включения или задержка отключения с высокой точностью.
