Описание FK-05F - Реле контролю фаз, последовательнтсти и асимметрии 5-25%, без нейтрали, Tense

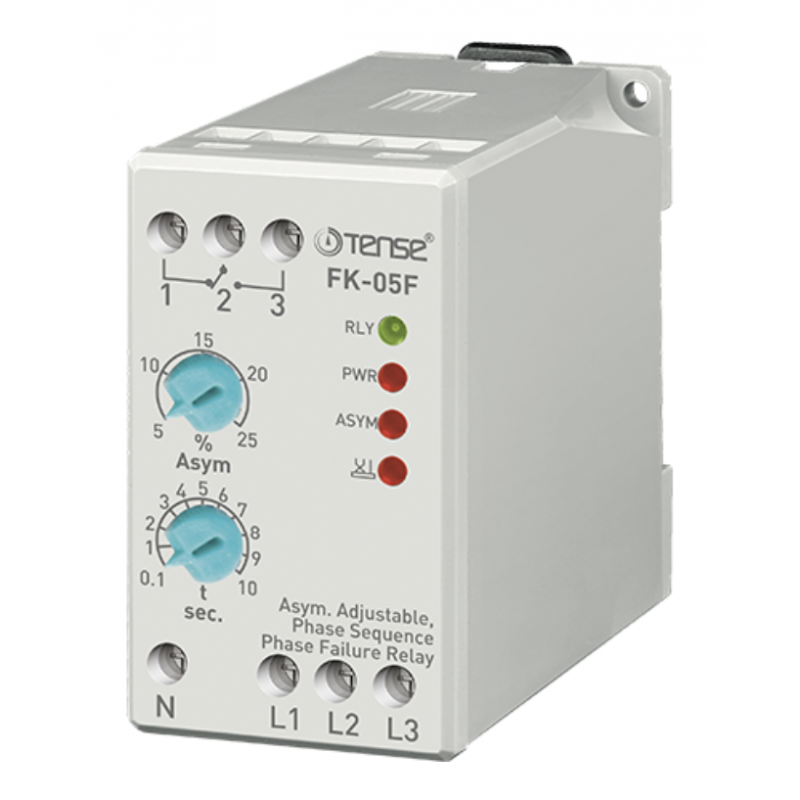

Реле контроля фаз FK-05F – надежная защита для трёхфазных сетей
Title (заголовок страницы):
Купить реле контроля фаз FK-05F | Защита трёхфазной сети
Description (мета-описание):
Заказывайте реле контроля фаз FK-05F с LED-индикацией и регулировкой асимметрии. Надёжная защита от перекоса фаз, неправильной последовательности и перенапряжения. Гарантия, доставка по Украине.
Описание и принцип действия
Реле контроля фаз FK-05F предназначено для автоматического контроля трёхфазных электрических сетей с напряжением 380 В. Обеспечивает защиту оборудования в случае:
-
пропадания одной из фаз,
-
перекоса фаз (асимметрии),
-
нарушения последовательности чередования фаз,
-
критического отклонения напряжения (ниже 150 В или выше 460 В).
Принцип работы:
При нормальных условиях (правильное чередование фаз, допустимые уровни напряжений) контакты 2-3 замкнуты, индикатор OUT светится. Если асимметрия напряжений превышает заданный порог или происходит значительное изменение напряжения, загорается светодиод ASM, и запускается отсчёт времени (устанавливается нижним переключателем). По завершению задержки контакты 2-3 размыкаются, а 1-2 замыкаются.
Когда параметры сети возвращаются в норму, после такого же временного интервала реле возвращает контакты в исходное состояние.
Если напряжение одной из фаз опускается ниже 150 В или поднимается выше 460 В, через 2 секунды реле размыкает контакты 2-3, замыкает 1-2 и выключает индикатор OUT.
При нарушении порядка фаз также отключается светодиод OUT.
Технические характеристики FK-05F
| Параметр | Значение |
|---|---|
| Рабочее напряжение | 3 x 380 В AC |
| Частота сети | 50/60 Гц |
| Потребляемая мощность | < 6 ВА |
| Температурный диапазон | от -20°C до +55°C |
| Регулировка асимметрии | от 5% до 25% |
| Время задержки срабатывания | 0,1 – 10 сек (регулируемое) |
| Индикация | Светодиодная (LED) |
| Монтаж | На DIN-рейку или в панель |
| Контакты реле | 5 A / 250 В AC (резистивная нагрузка) |
| Масса | 210 г |
| Рабочая высота | До 2000 м |
| Максимальный диаметр кабеля | До 2,5 мм² |

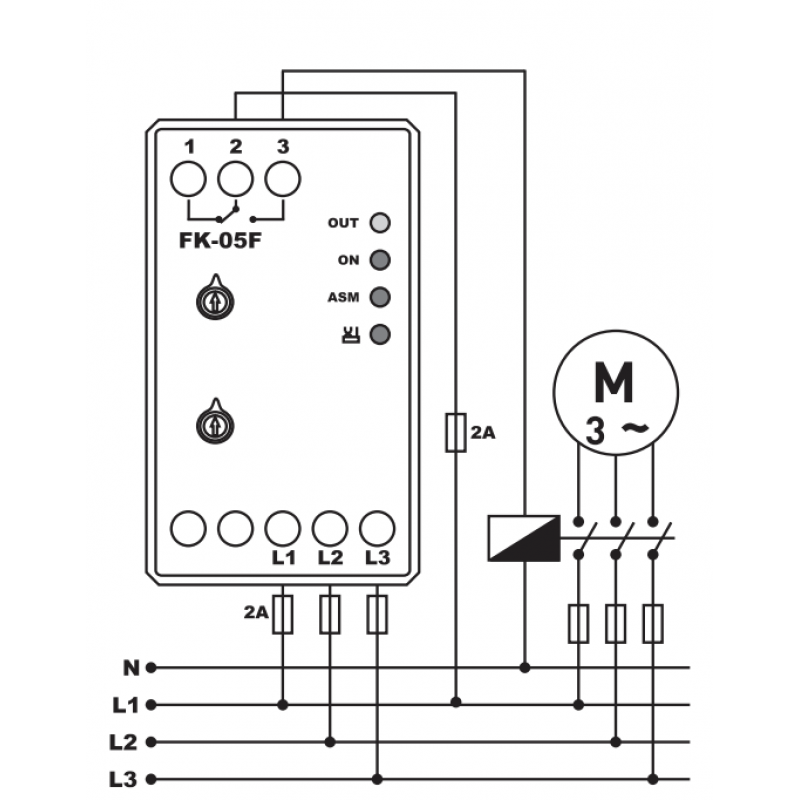

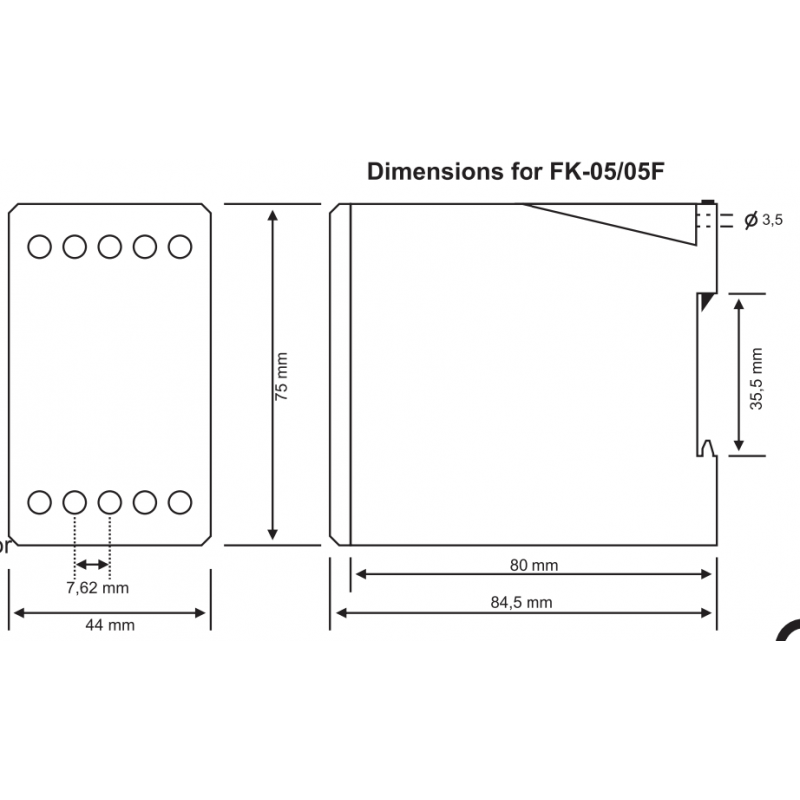

Габариты и схема подключения
Реле имеет компактные размеры и предназначено для вертикального монтажа в щит или на DIN-рейку.
Подробная схема подключения доступна в технической документации или на сайте производителя.
✅ Преимущества FK-05F:
-
Регулируемый контроль асимметрии фаз
-
Защита оборудования от аварийных режимов
-
Яркая светодиодная индикация
-
Простой монтаж и настройка
-
Высокая надёжность и долговечность
Основные характеристики FK-05F - Реле контролю фаз, последовательнтсти и асимметрии 5-25%, без нейтрали, Tense
Основные характеристики
Питание
3-фазное
Тип
Аналоговое
Асимметрия
5-25 %
Контроль последовательности фаз
+
Время ожидания ошибки, сек
0.1-10
Время сброса, сек.
-
Нейтраль
-
Порог высокого напряжения, В
460 В АС
Порог низкого напряжения, В
150 В АС
С защитой PTC
-
Исполнение
DIN
Страна (Бренд/Производство)
Турция/Турция
