FKV-03HF - Реле контроля фаз, последовательности и асимметрии 5-50%, с нейтралью, Tense

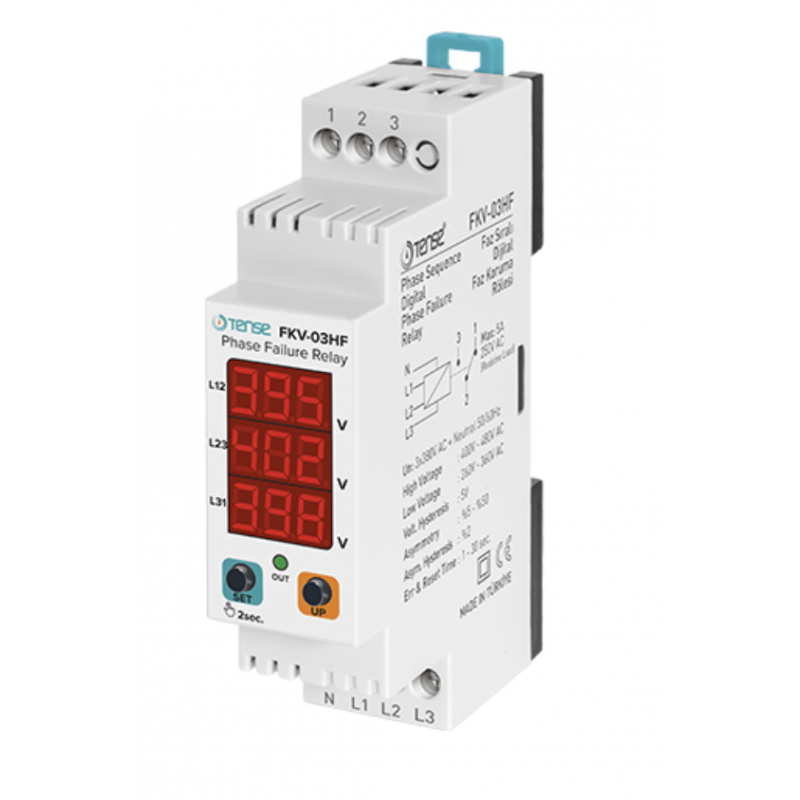

Описание FKV-03HF - Реле контроля фаз, последовательности и асимметрии 5-50%, с нейтралью, Tense

Фазозащитное реле предназначено для надёжной защиты трёхфазных электродвигателей от критических отклонений в электросети. Устройство контролирует правильность чередования фаз, симметрию напряжений, а также фиксирует превышение и понижение допустимых уровней напряжения.

Регулируемые параметры:

• Перенапряжение: 400–480 В AC

• Пониженное напряжение: 260–360 В AC

• Допустимая асимметрия фаз: 5–50%

• Время срабатывания на ошибку: 1–30 сек

• Время восстановления (сброса): 1–30 сек

Функции устройства:

• Контроль чередования фаз

• Светодиодная индикация состояния (OUT)

• Отображение кода ошибки на дисплее («H» — перенапряжение, «L» — понижение, «ASy» — асимметрия, «phs» — нарушение порядка фаз)

Принцип работы:
В нормальных условиях устройство активирует выходное реле. При обнаружении отклонений реле отключается с задержкой, отображает код ошибки и автоматически восстанавливает работу после нормализации параметров сети.

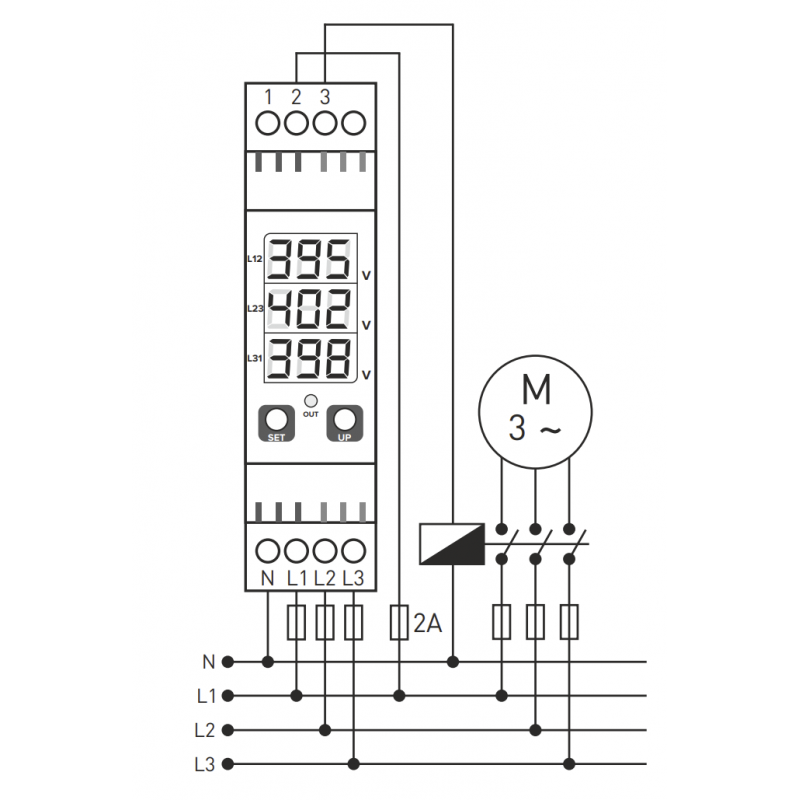

Схема подключения:

• Входные фазы: L1, L2, L3

• Нейтраль: N

• Контакты реле: COM, NO (нормально открытый), NC (нормально закрытый)

Технические характеристики:

• Рабочее напряжение: 3 × 380 В AC + N

• Частота: 50/60 Гц

• Потребление: < 6 ВА

• Диапазон температур: –20°C…+55°C

• Контакт реле: 5 A / 250 В AC (резистивная нагрузка)

• Индикация: 3×3 сегментный дисплей, светодиод OUT

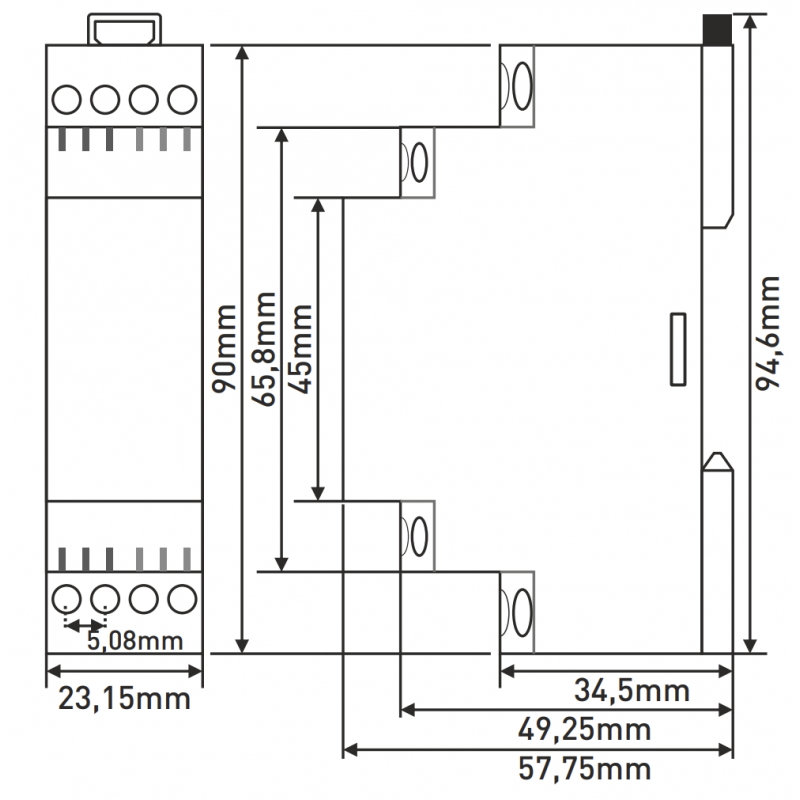

• Установка: DIN-рейка

• Вес: < 150 г

• Высота монтажа: до 2000 м

• Сечение подключаемого провода: до 2,5 мм²
