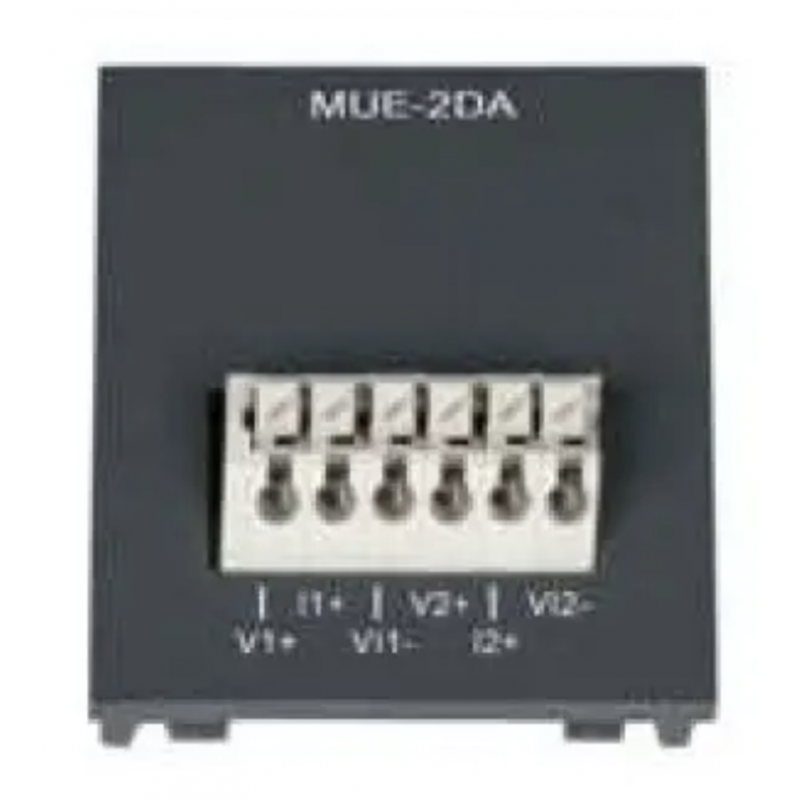

Карта расширения MUE-2DA с 2 аналоговыми выходами для контроллеров Megmeet MU200

Карта расширения MUE-2DA предназначена для работы с программируемыми логическими контроллерами (PLC) серии Megmeet MU200. Модуль обеспечивает два независимых аналоговых выхода, что позволяет реализовывать функции управления и регулирования в автоматизированных системах.

Устройство подключается к основному модулю контроллера и обеспечивает точный аналоговый сигнал в диапазонах напряжения и тока. Это решение идеально подходит для промышленной автоматики, систем управления оборудованием, а также для технологических процессов, где требуется преобразование цифрового сигнала в аналоговый.

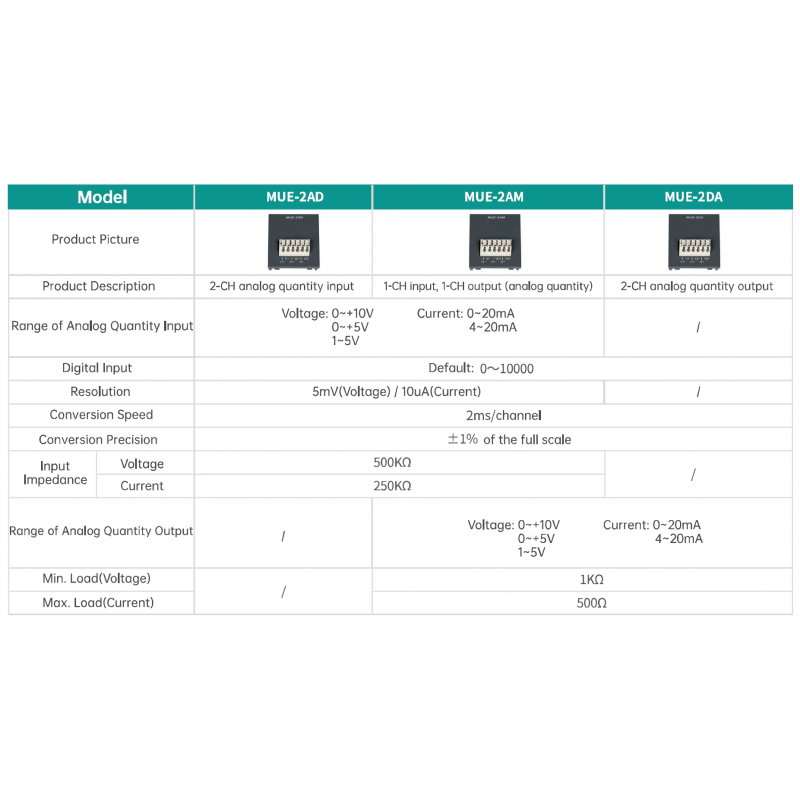

 Технические характеристики MUE-2DA

• Диапазон выходного сигнала:

  • Напряжение: 0–10 В, 0–5 В, 1–5 В

  • Ток: 0–20 мА, 4–20 мА

• Диапазон цифрового значения: 0–10000 (по умолчанию)

• Разрешение:

  • 5 мВ (для напряжения)

  • 10 мкА (для тока)

• Скорость преобразования: 2 мс/канал

• Точность: ±1 % по полной шкале

• Минимальная нагрузка (напряжение): 1 кОм

• Максимальная нагрузка (ток): 500 Ом

 Подключение и монтаж

• Перед установкой необходимо отключить питание основного модуля.

• Снимите крышку с левого края и вставьте карту строго вертикально в разъём основного модуля.

• Зафиксируйте устройство двумя саморезами и подключите внешние сигналы.

• Для подключения рекомендуется использовать экранированные витые пары (AWG18–AWG20, сечение 0,8–1,0 мм², длина зачистки 8–9 мм) для обеспечения стабильной передачи сигналов.

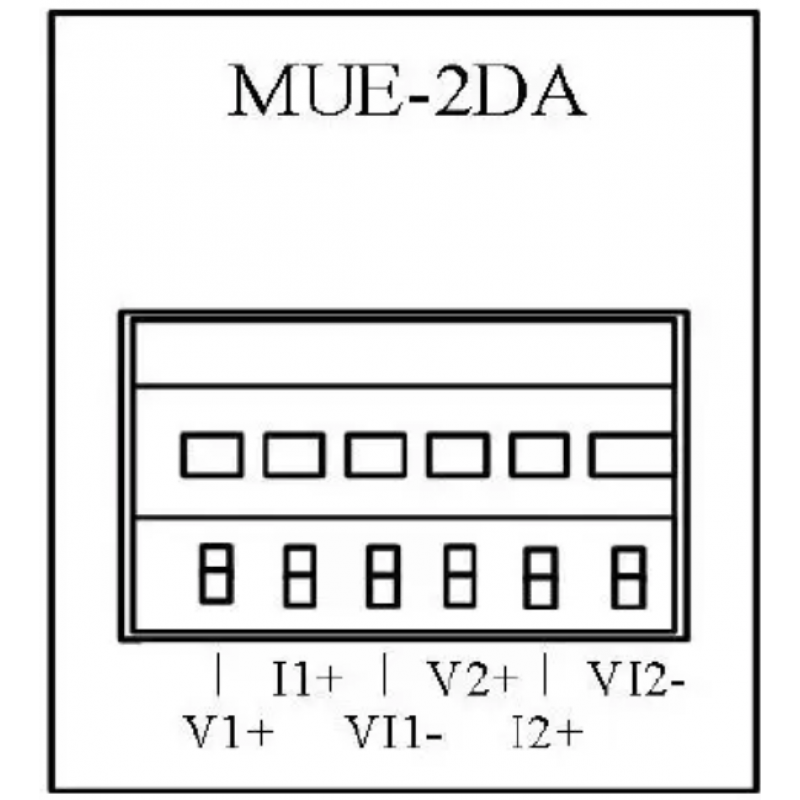

 Назначение клемм

• V1+, V2+ — положительный выход напряжения каналов CH1 и CH2

• I1+, I2+ — положительный выход тока каналов CH1 и CH2

• VI1-, VI2- — общий отрицательный вывод каналов CH1 и CH2

Карта расширения Megmeet MUE-2DA — надёжное и точное решение для вывода аналоговых сигналов в промышленных PLC-системах.
