Рубильники-разъединители S5M — надежная коммутация силовых цепей

Рубильники-разъединители серии S5M предназначены для безопасного отключения, включения и изоляции силовых электрических цепей в низковольтных промышленных установках. Устройства соответствуют требованиям IEC 60947-3, обеспечивая стабильную работу при высоких токах нагрузки и в условиях повышенных температур окружающей среды.

Назначение и применение

Рубильники нагрузки S5M широко применяются в:

• распределительных щитах НН;

• шкафах управления и автоматики;

• промышленных и энергетических установках;

• системах ввода и распределения электроэнергии.

Модельный ряд и исполнения

Серия S5M представлена в нескольких номиналах и полюсных конфигурациях:

• Номинальный ток: 250 А, 315 А, 400 А

• Полюсность: 6P и 8P

Артикулы:

• 250 А: S5M02506PRO, S5M02508PRO

• 315 А: S5M03156PRO, S5M03158PRO

• 400 А: S5M04006PC0, S5M04008PC0

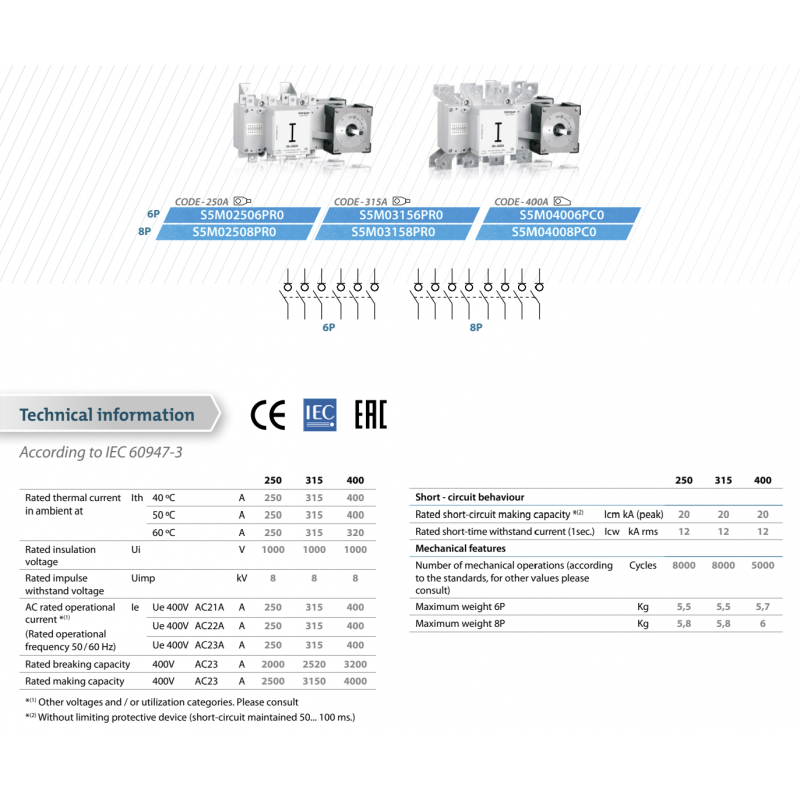

Основные электрические характеристики

• Номинальный тепловой ток (Ith):
  – 250 А / 315 А / 400 А при 40–50 °C
  – до 320 А для исполнения 400 А при 60 °C

• Номинальное напряжение изоляции (Ui): 1000 В

• Импульсное выдерживаемое напряжение (Uimp): 8 кВ

• Категории применения: AC-21A, AC-22A, AC-23A (400 В)

• Отключающая способность (AC-23, 400 В): до 3200 А

• Включающая способность (AC-23, 400 В): до 4000 А

Характеристики при коротком замыкании

• Условная включающая способность (Icm): до 20 кА (пиковое значение)

• Кратковременно выдерживаемый ток (Icw, 1 с): до 12 кА (действующее значение)

Механическая надежность и конструкция

Рубильники-разъединители S5M отличаются высокой прочностью и ресурсом:

• Механическая износостойкость:
  – до 8000 циклов для моделей 250 А и 315 А;
  – до 5000 циклов для моделей 400 А.

• Масса:
  – 6P: от 5,5 до 5,7 кг;
  – 8P: от 5,8 до 6,0 кг.

Преимущества серии S5M

• соответствие международному стандарту IEC 60947-3;

• высокая отключающая и включающая способность;

• широкий выбор номиналов и полюсности;

• надежная работа в промышленных условиях;

• оптимальное решение для коммутации и изоляции силовых цепей.

Рубильники-разъединители S5M — это эффективное и безопасное решение для управления электропитанием в современных распределительных системах.
