Тепловое реле TRBM 157 для контакторов KNL, Ir-80-125 А, Iskra (786150022000)

Описание Тепловое реле TRBM 157 для контакторов KNL, Ir-80-125 А, Iskra (786150022000)

 Тепловые реле TRBM для защиты электродвигателей — описание и характеристики

Тепловые реле серии TRBM — это надежные и эффективные устройства для защиты трехфазных асинхронных электродвигателей от перегрузок, перекоса фаз и затяжного пуска. Они широко применяются в промышленных и коммерческих электроустановках, где требуется стабильная и безопасная работа оборудования.

Принцип работы основан на использовании биметаллической пластины: при превышении допустимого тока происходит ее нагрев и деформация, что приводит к размыканию цепи управления и отключению двигателя.

 Основные преимущества тепловых реле TRBM

• Точная настройка тока
  Регулируемый диапазон позволяет оптимально настроить защиту под конкретный электродвигатель.

• Комплексная защита двигателя

  • от перегрузки

  • от обрыва и асимметрии фаз

  • от перегрева при длительном пуске

• Температурная компенсация
  Обеспечивает стабильную работу при изменении температуры окружающей среды.

• Совместимость с контакторами
  Реле TRBM легко интегрируются с контакторами соответствующих типоразмеров (например, серии KNL), что упрощает подбор и монтаж.

• Вспомогательные контакты (1NO + 1NC)
  Позволяют организовать сигнализацию аварийного состояния и управление цепями.

 Модельный ряд TRBM и диапазоны тока

 Монтаж и эксплуатация

• Гибкие варианты установки

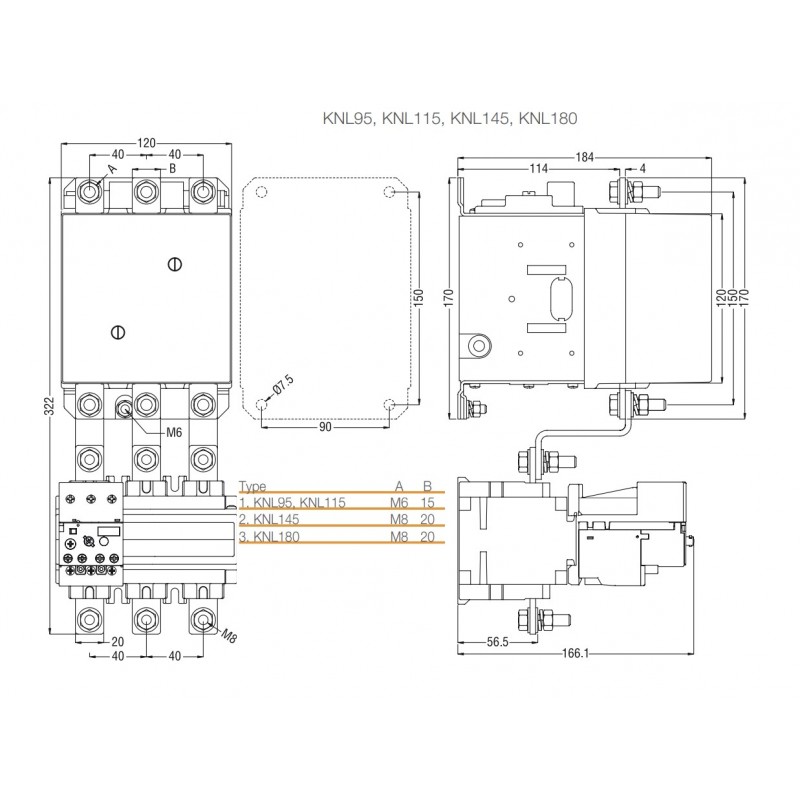

  Возможен монтаж непосредственно на контактор или отдельно на монтажную панель с использованием адаптеров.

• Режимы сброса

  • ручной (Manual)

  • автоматический (Auto)

• Кнопка тестирования (Test)
  Позволяет проверить работоспособность реле без фактической перегрузки.

⚠️ Рекомендации по применению

Для обеспечения эффективной защиты (координация типа 2) рекомендуется использовать тепловые реле TRBM совместно с:

• предохранителями типа gG

• или автоматическими выключателями соответствующего номинала

Тепловые реле TRBM — это оптимальное решение для защиты электродвигателей в системах автоматизации и электропривода. Они сочетают в себе надежность, простоту настройки и совместимость с популярными сериями контакторов.
