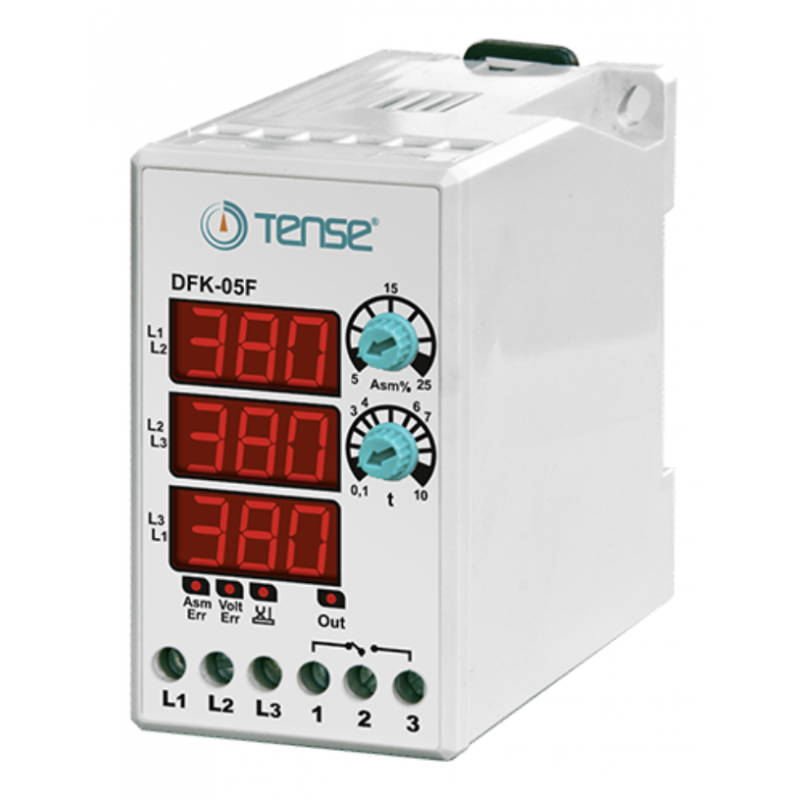

 Реле контроля фаз DFK-05F TENSE — защита электродвигателя с цифровой индикацией

Title (заголовок страницы):
Купить реле контроля фаз DFK-05F TENSE | 3 дисплея, защита двигателя

Description (мета-описание):
Электронное реле контроля фаз DFK-05F с тремя дисплеями и регулируемой асимметрией. Защита двигателя от перекоса, сбоев чередования, пропадания фаз и перенапряжения. Установка на DIN-рейку.

Описание и назначение

Электронное микропроцессорное реле контроля фаз DFK-05F предназначено для эффективной защиты трёхфазных электродвигателей и другого оборудования от:

• перекоса фаз (асимметрии),

• нарушения порядка чередования фаз,

• "залипания" фаз,

• пропадания одной или нескольких фаз,

• выхода напряжения за допустимые пределы.

Устройство оснащено тремя цифровыми дисплеями для отображения фазных напряжений в реальном времени и не требует подключения нейтрали. Подходит для монтажа на DIN-рейку или в щитовую панель.

Функциональные особенности

• Регулировка асимметрии фаз: от 5% до 25% с отображением значения на дисплее.

• Установка времени задержки срабатывания: от 0,1 до 10 секунд.

• Рабочий диапазон напряжений:
  – фазное: 105–270 В,
  – межфазное: 180–460 В.

• Индикация состояний:
  – OUT — реле активно,
  – Asm err — ошибка асимметрии,
  – Volt err — превышение допустимых напряжений.

• Безопасная работа без подключения нуля.

Принцип работы реле DFK-05F

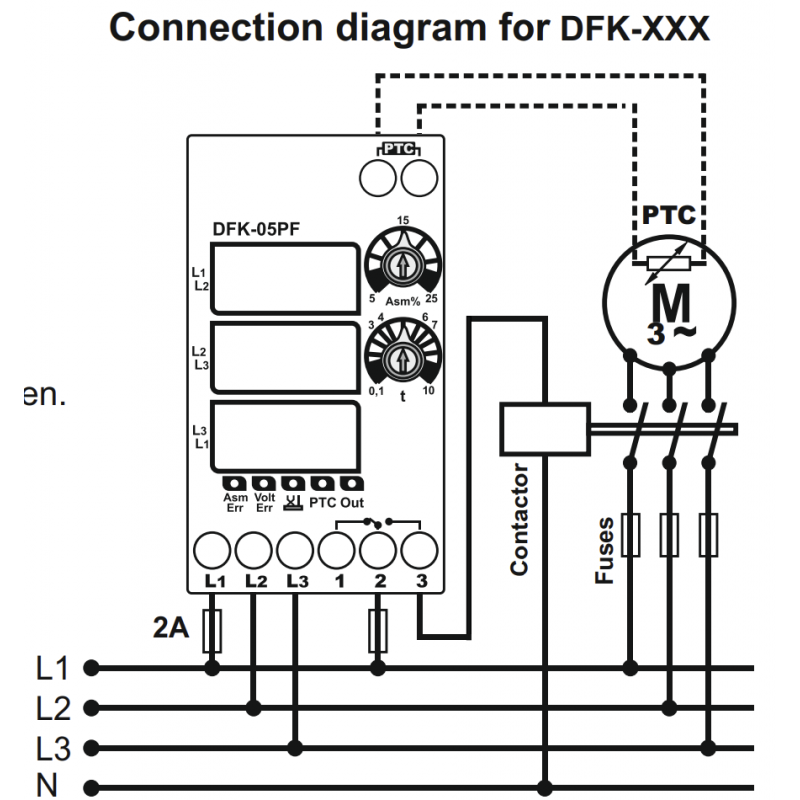

1. Подключение — выполните подключение согласно схеме и подайте питание.

2. Настройка параметров:

   • Регулятором «Asm%» задайте допустимый уровень асимметрии фаз (значение отображается на соответствующем дисплее).

   • Регулятором «t» установите время задержки (также отображается на дисплее).

3. Через 4 секунды после запуска реле отображает текущие значения фазных напряжений.

4. При повторной подаче питания — на дисплеях 2 секунды показываются заданные параметры асимметрии и времени.

Логика срабатывания

• Если напряжение в норме (180–460 В межфазное) и асимметрия в пределах допустимого — реле находится в рабочем состоянии, контакты 2-3 замкнуты, индикатор OUT светится.

• Если напряжение выходит за пределы — активируется Volt err, через 2 секунды реле размыкает 2-3, замыкает 1-2, OUT отключается.

• При восстановлении параметров — устройство отсчитывает заданное время (t) и возвращается в рабочий режим.

• Если асимметрия фаз превышает установленный предел — загорается Asm err, далее по истечению времени t контакты переключаются, OUT выключается.

• Если асимметрия устраняется — снова отсчёт времени и возврат к нормальной работе.

Формула расчёта асимметрии фаз:

(Макс. межфазное напряжение – Мин. межфазное напряжение) × 100 / 380

• При ошибке в последовательности фаз: OUT гаснет, контакты 2-3 размыкаются, 1-2 замыкаются, и реле указывает ошибку. После восстановления порядка реле возвращается к нормальной работе.

✅ Преимущества DFK-05F TENSE:

• Цифровая индикация по каждой фазе

• Регулируемый контроль асимметрии

• Настраиваемое время срабатывания

• Автоматическое восстановление после нормализации параметров

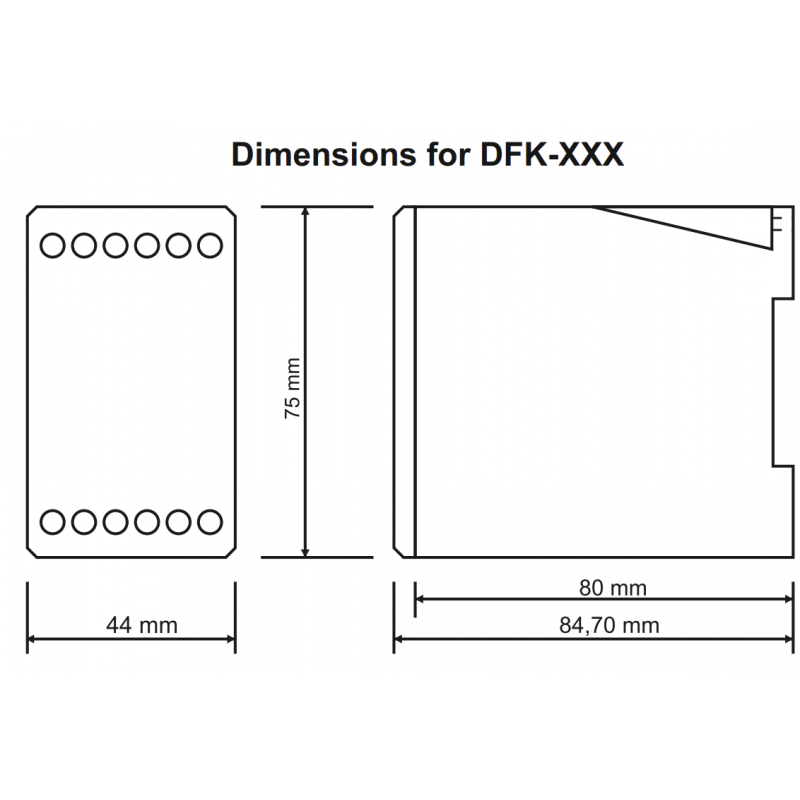

• Компактный монтаж на DIN-рейку или панель

• Высокая точность и надёжность
